无线核相器配电自动化终端测试仪保障产品质量

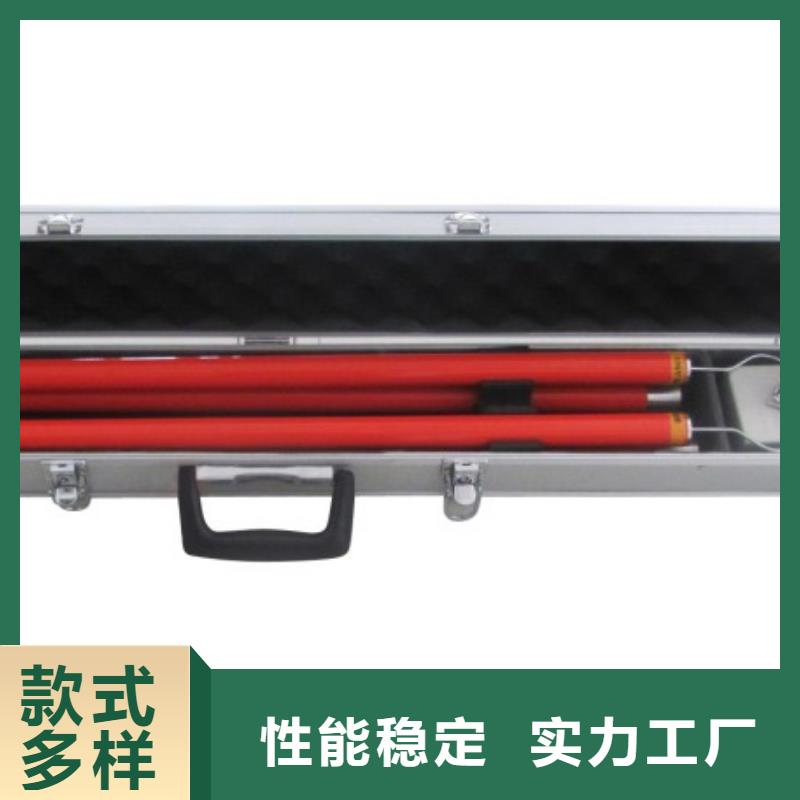

无线核相器规格功能无线高压相电压、对地电压、电压等级、频率、验电测试；高压电气设备表面交流等电位电压测试；电场判断等电源采集器：DC 3.7V可充锂电池，充满连续工作约8小时接收器：DC 8.4V可充锂电池，充满连续工作约8小时测量方式测试电压：接触测试，65kV以下裸导线可以接触线路测试验电测试：非接触验电，65kV以上裸导线采用非接触式测试传输方式433MHz无线传输传输距离直线距离约100m显示模式3.5寸真彩液晶显示LCD尺寸73mm×55mm；显示域69mm×52mm金属探钩金属探钩可挂线缆外径68mm量程范围对地电压测试：0～65kV（线电压＝对地相电压×1.732）验电范围：0～500kV（超过65kV的裸导线采用非接触验电）频率：45.0Hz～55.0Hz分 辨 率1V（0V～2000V）0.01kV（2.00kV～20.00kV）0.1kV（20.0kV～65.0kV）0.1Hz电压精度电压测试：±2％±5dgt （0～65kV，采集器周围0.5m范围内无电场干扰；23℃±2℃；70％Rh以下）频率精度±2Hz（0.1kV～65.0kV）电场干扰采集器周围0.5m范围内不能有电场干扰，若0.5米范围内有10kV电场干扰引起的误差增加约2倍采样速率2次/秒数据存储5000组绝缘杆尺寸约4.2m (5节，连接好的总长)包装尺寸长宽厚1000mm×210mm×110mm仪表尺寸采集器：长宽厚275mm×105mm×52mm接收器：长宽厚250mm×100mm×45mm线路电压65kV以下的裸导线可以直接接触测试；65kV以上的裸导线只能非接触式验电；也可以直接对65kV以上具有完好绝缘外皮的线路接触验电接触测试接触测试电压时，采集器连接金属探钩或探针，需金属探钩或探针良好接触裸导线，以保证测试电压的准确性蜂鸣提示当感应电压或检测电压高于20V时，采集器内部蜂鸣器才发出“嘟--嘟--嘟--”的蜂鸣声，提醒注意数据保持数据测量模式下按HOLD键保持数据，再按HOLD键取消保持数据查阅进入数据查阅模式后，箭头键翻阅所存数据退出功能按ESC键退出当前功能界面，返回上级目录无信号指示当接收器没有收到发射信号时动态显示“----”符号自动关机开机约15分钟后自动关机电池电压电池图标显示实时电量，当电池电压过低时，显示空心电池图标，提醒充电仪表质量采集器：230g(含电池)接收器：410g(含电池)总质量：4.6kg(含绝缘杆及包装)工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下无线干扰无433MHz同频信号干扰绝缘强度绝缘杆：AC 110kV/rms(绝缘杆全部连接两端之间)采集器

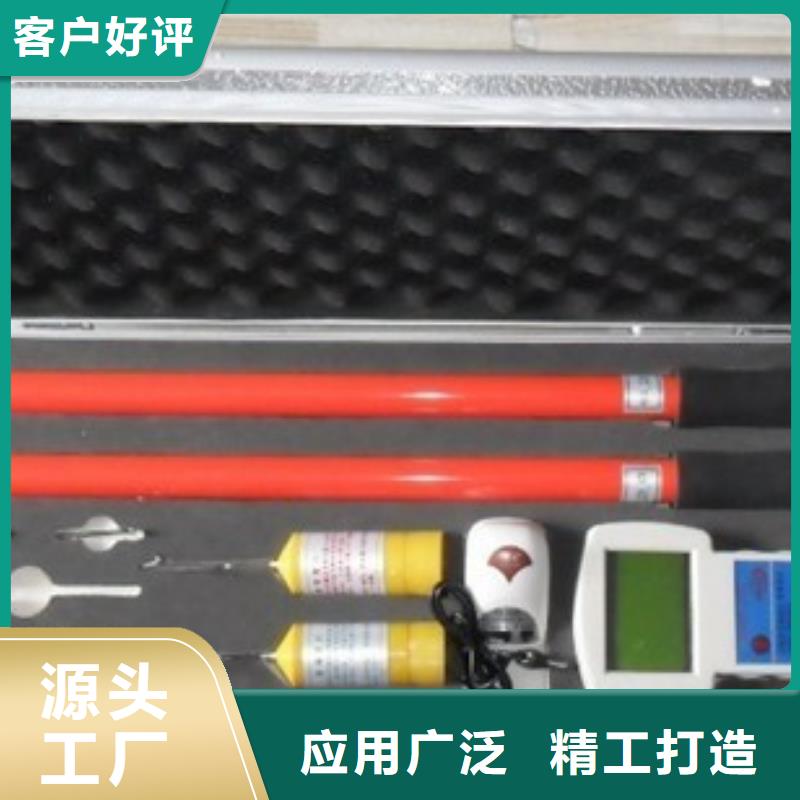

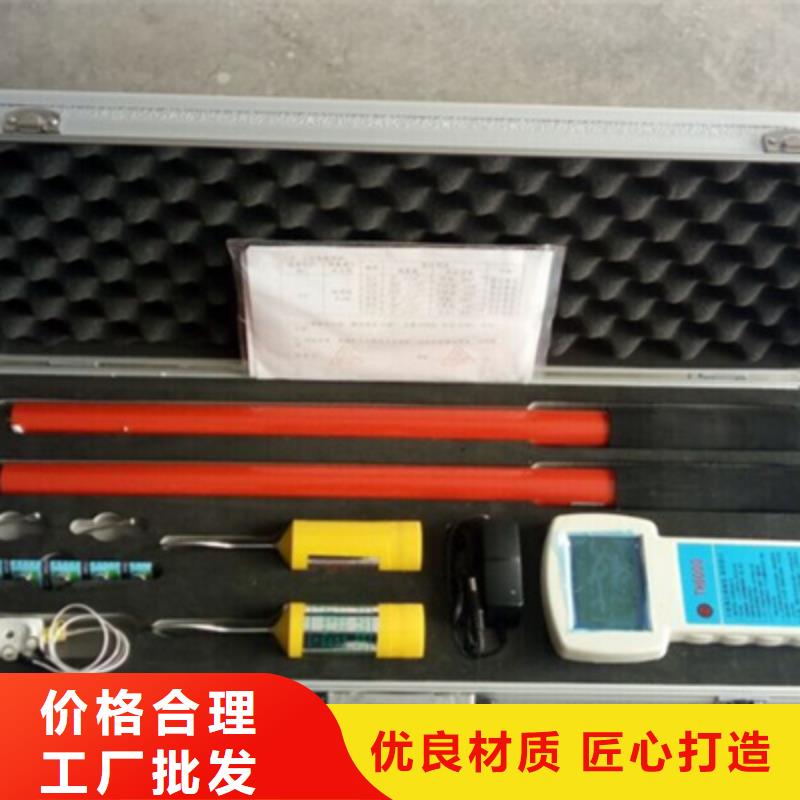

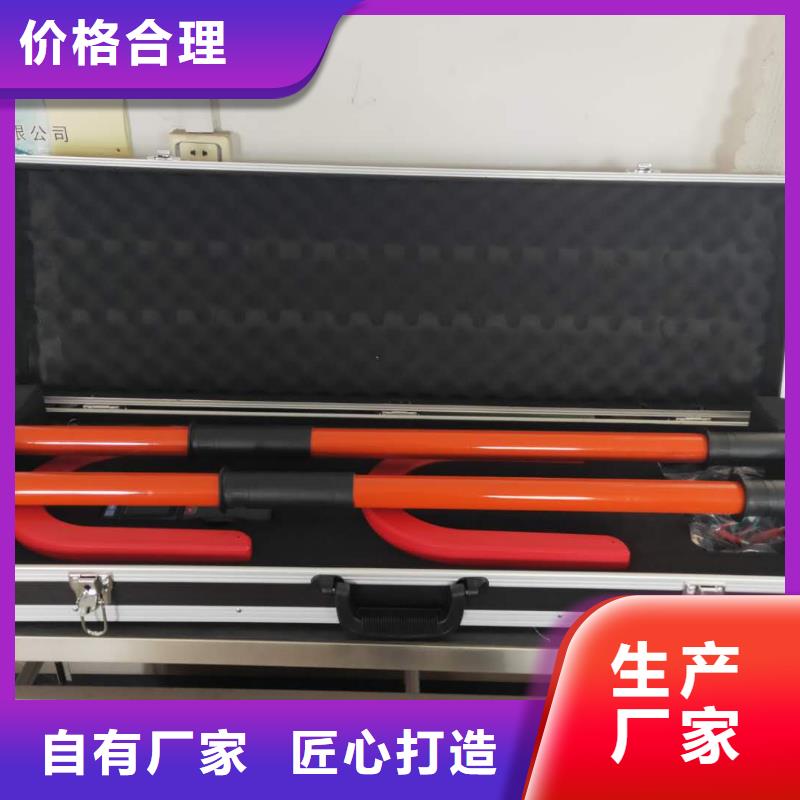

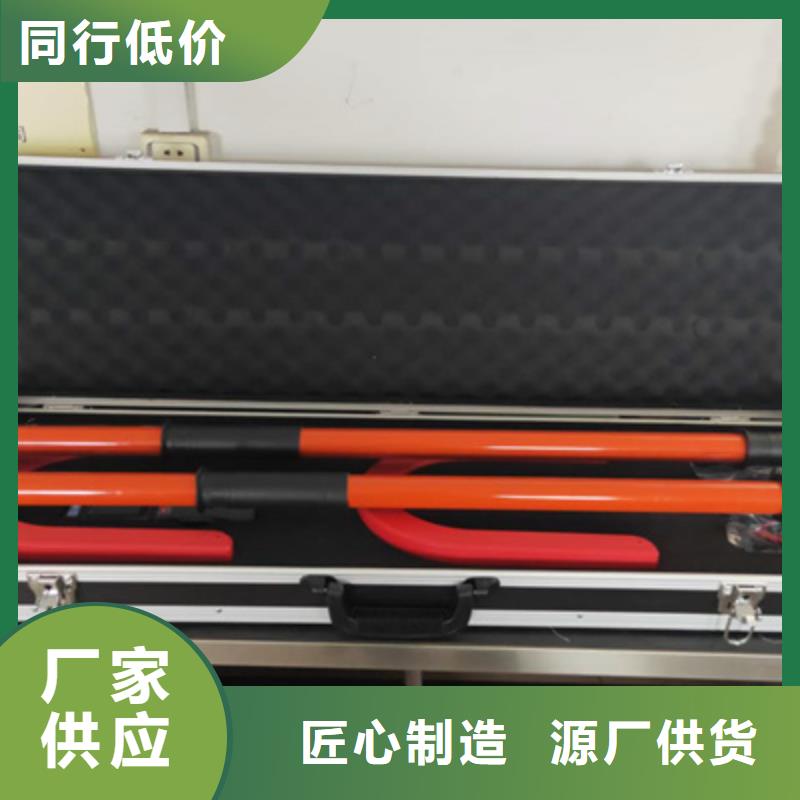

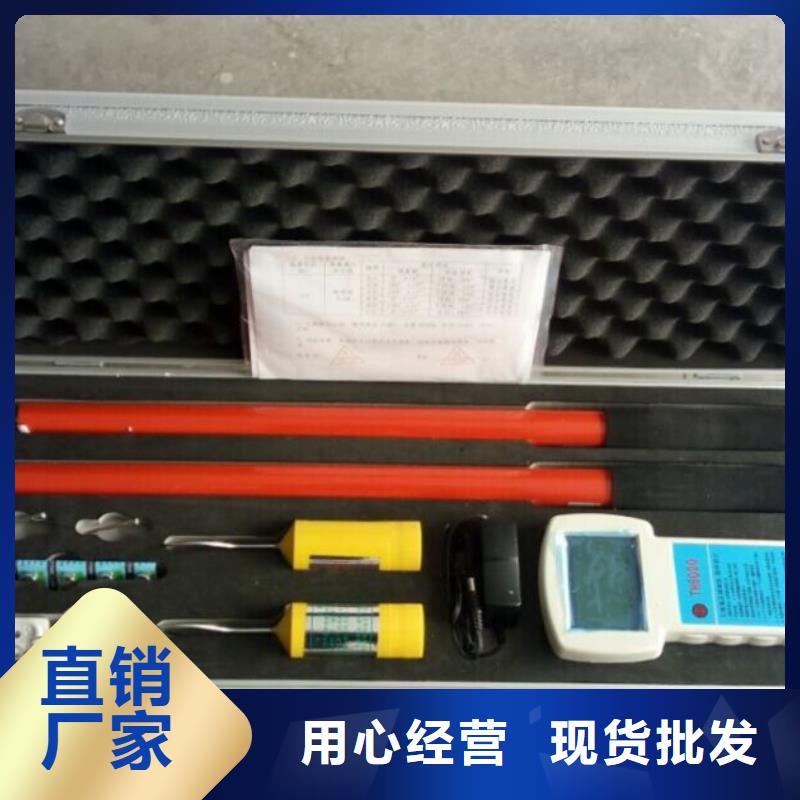

无线核相器无线高低压相序表又名全智能高低压语音相序表，简称高压相序表，由无线接收器、探测器、伸缩绝缘杆等组成。用于测量三相线相序、ABC之间相位差，也可以用于核相操作。接收器采用3.5寸真彩液晶屏，同屏显示相序结果、核相结果、相位、频率、电压、向量图指示，有“X信号正常、Y信号正常、Z信号正常、同相、异相”等语音提示，清晰直观。无线通讯距离可达100m，能对1V～550kV的交流电压线路测量相序、核相，其中35kV及以下的裸导线可以直接接触测量，35kV以上的裸导线采用非接触式测量，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加！本仪表同时具有高压核相仪、高压验电器、高压相序表、高压电表的功能，可以用于验电、相序测试，核相、测量电压、变压器组别判断等。
