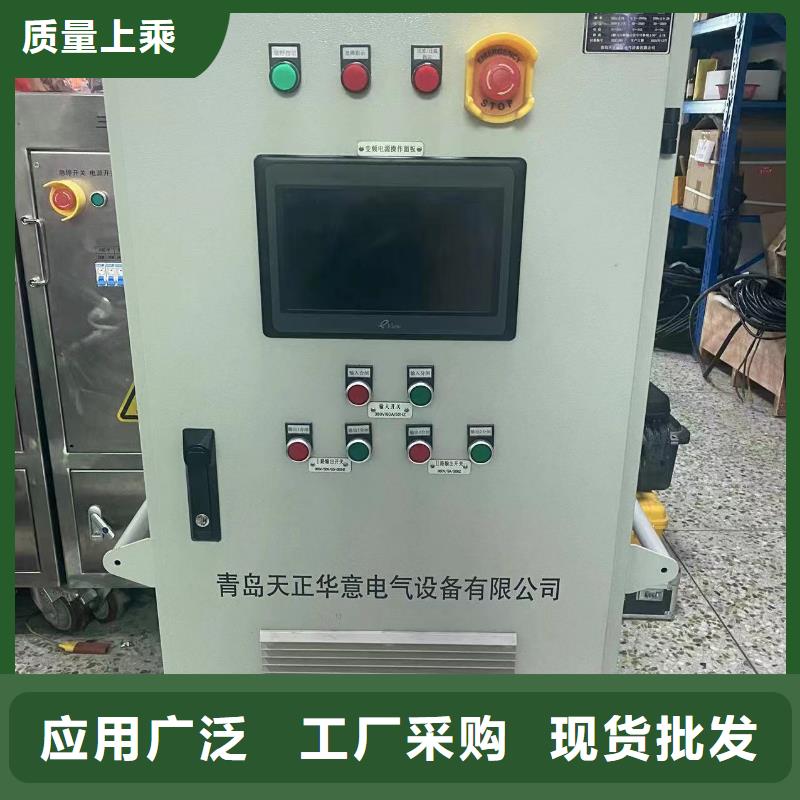

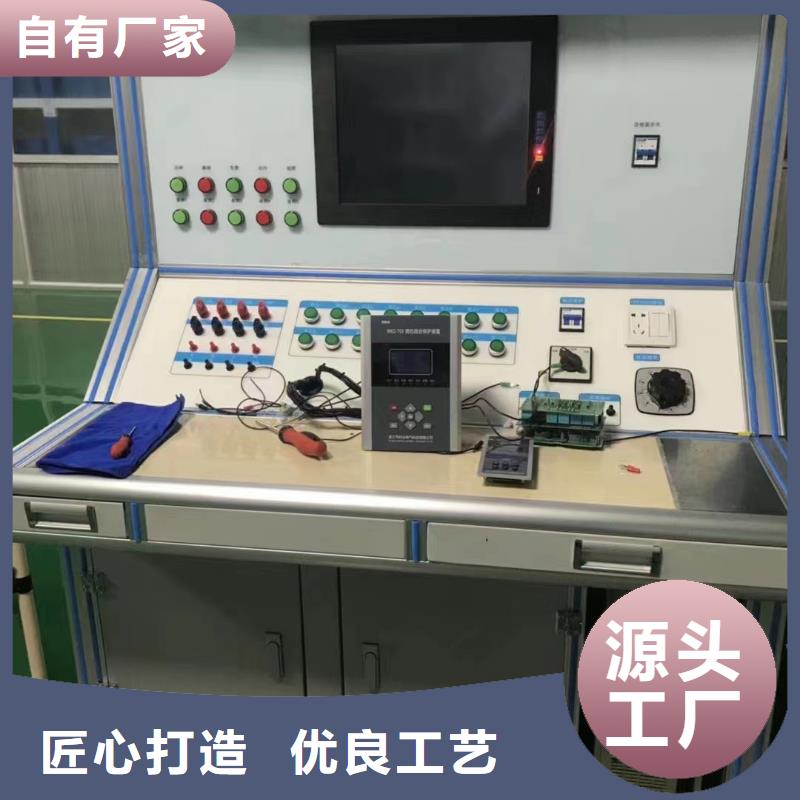

一次通流加压模拟带负荷向量试验装置全站通压变频电源经阻抗变换装置，对主变低压侧励磁通压，合上主变开关、母联开关、PT刀闸，进行相序、变比、开口三角电压检查。开口三角电压检查时，可人为调整源使三相电压不平衡输出。对低压侧电压等级较高的主变，也可采用变频电源直接连接站用变低压侧，利用站用变励磁的方式对主变低压侧加压。通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。8.3 母线/间隔通流，母差保护利用一组三相工频高压，施加于PT一次侧作为相位参考基准；利用一组三相工频大电流，在一条母线支路通入试验电流，于母线其他支路接回电流，试验电流通过进线CT、母联开关、线路CT形成回路，在保护屏上读取电流幅值相位及差流，检查母差保护向量的正确性。将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上， 213-D2接地刀闸合上，测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。测量2套母差保护屏中201、200、213母差保护，测量213间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。8.4 变压器差动保护试验根据变压器铭牌借助平板app计算工具计算绕组短路阻抗，并根据阻抗大小对变压器高压侧（或中压侧）一次加压，其余两侧母线短路接地。利用激励电流模拟加压侧一次负荷电流，利用短路电流模拟短路侧一次负荷电流，检查变压器差动保护向量的正确性并推算差流。将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上，由#2主变110kV侧对#1主变施加试验电流；将#1主变220kV侧201-3、201开关合上，201-D1刀闸合上，在220kV侧主变开关201进线侧形成短路接地；将#1主变10kV侧001手车推至工作位置，合上001开关，在0193或0194出线侧使用短路线短路接地，在#1主变10kV 001开关出线侧形成短路接地。（也可利用#2差动试验的短路点，但注意要将010、0101、0021、0022手车同时推至工作位）仍以220kV#母线PT A相为参考相位基准，测量#1变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。 三相通流加压模拟负荷校验装置 电子式三相通流加压模拟负荷校验装置 三相通流加压模拟带负荷继电保护向量检测装置 无线高压检验电测试仪 相位伏安表无负荷相量测量装置 带负荷校验保护装置 模拟带负荷测试（系统）装置 高压核相电流相位表 六相微机继电保护综合校验仪 变压器差动保护装置 同步相量测量系统试验装置 变电站投运前继电保护向量检查装置
