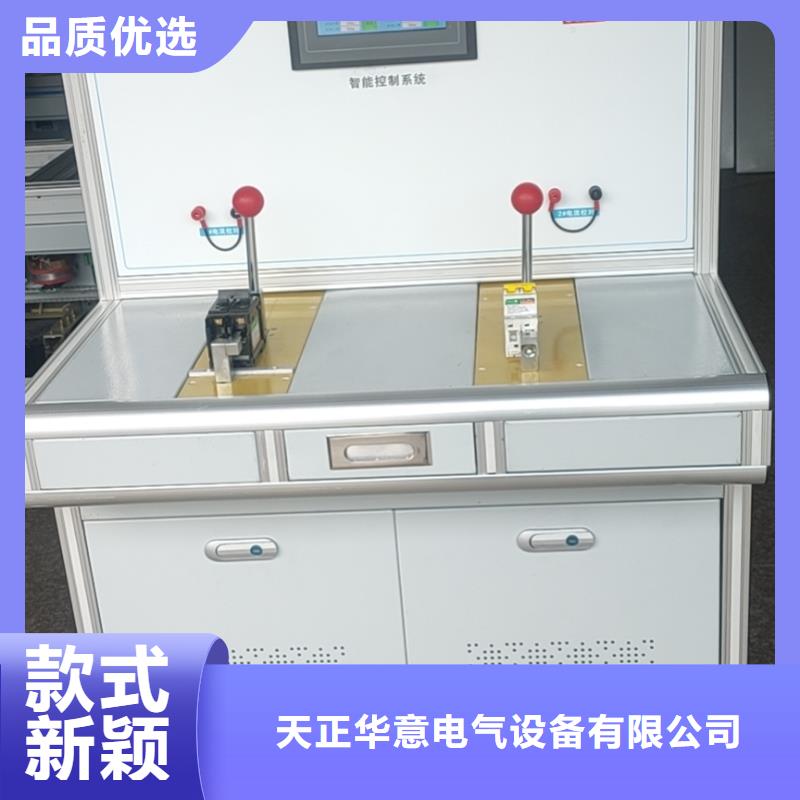

高低压开关柜通电试验台配电终端运维测试仪使用方法

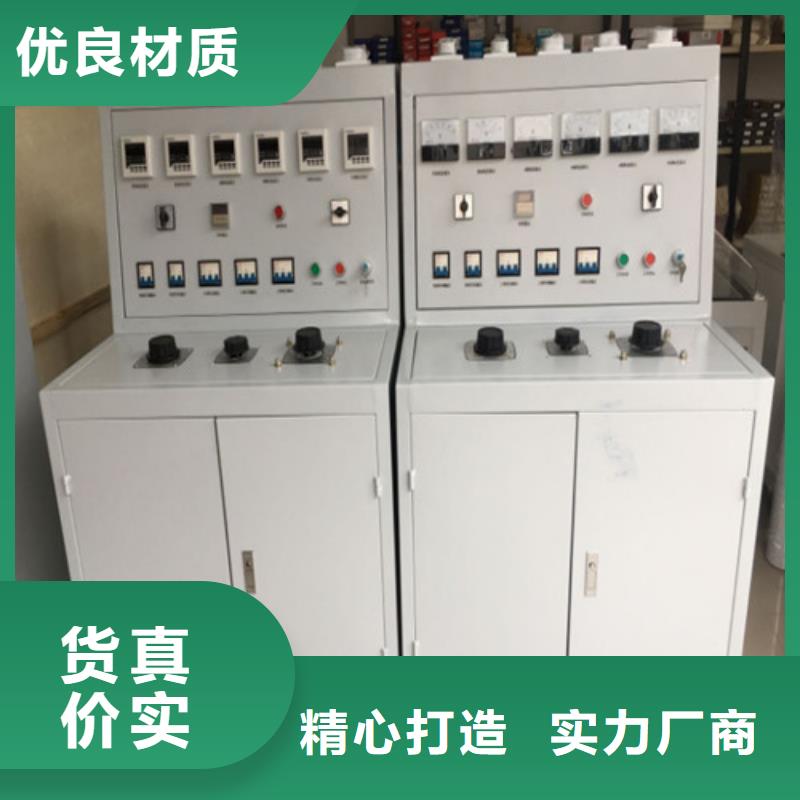

高低压开关柜通电试验台模拟断路器外形结构为便携式，适用于现场试验使用。技术参数 工作电源电压 AC220V±10％ 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V 跳、合闸时间 跳闸时间选择0-500ms 合闸时间选择 0-500ms 跳、合闸电流 跳闸电流选择： 1A、2A、3A、4A、5A合闸电流选择： 1A、2A、3A、4A、5A 当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。 手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。 开出量接点容量：DC220V/0.5A，AC220V/3A。断路器位置输出接点： 断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。 一．工作原理 模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。 本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。

高低压开关柜通电试验台按“不动作显示”将显示通流不动作试验数据。（3）按“试验”，将弹出试验命令界面，如图16：图16 试验命令界面试验前，请按仪器单独使用时一样，必须进行相关检查。闭合直流断路器，连接好串口线。设置好此界面中的配置数据，选择串口号，按“连接仪器测试”按钮测试PC机和仪器是否联通。连接仪器测试成功后，按“开始试验”按钮，仪器将进行试验并输出电流，直到试验结束，如果过程中要停止试验，可以按“中断试验”按钮。试验结束后，请按“上传近数据”按钮，将会把刚才的试验数据传上来，并在试验界面中显示出来。做安秒动作试验时，请在同一倍数额定电流下重复做三次试验，软件会自动求平均值显示在曲线中。根据被试开关的类型不同，请选择B型或C型的曲线包罗线。“仪器数据”、“显示数据”、“上传所有数据”不经常使用。“仪器数据”为仪器存储器中的试验数据。“显示数据”为试验界面中的数据。“上传所有数据”为将仪器中所有的试验数据上传上来，存放到试验界面中。“上传所有数据”花费10秒钟的时间，请耐心等待。六、注意事项1.打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。2.仪器应放置于干燥、通风，无腐蚀性气体的室内。3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。4.请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之 列。5.为发挥本产品的性能,在使用本公司产品前请仔细阅读使用说明书。七、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。
