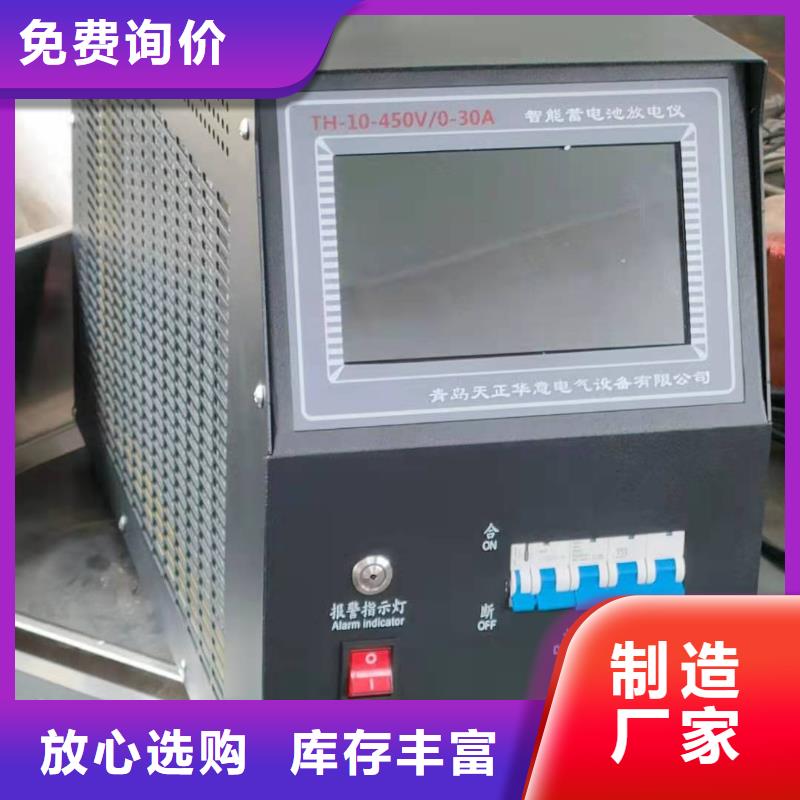

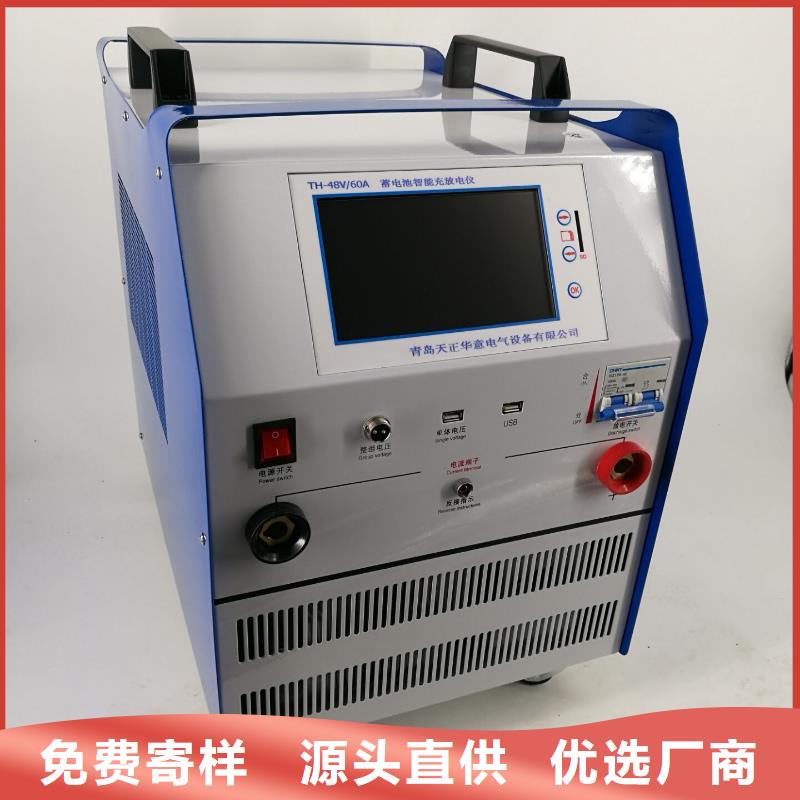

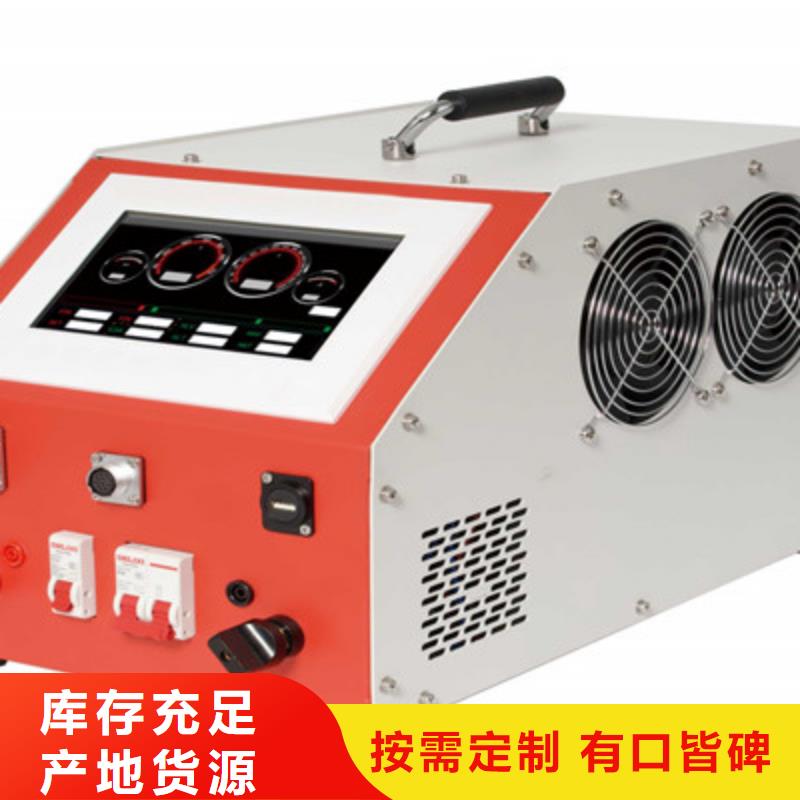

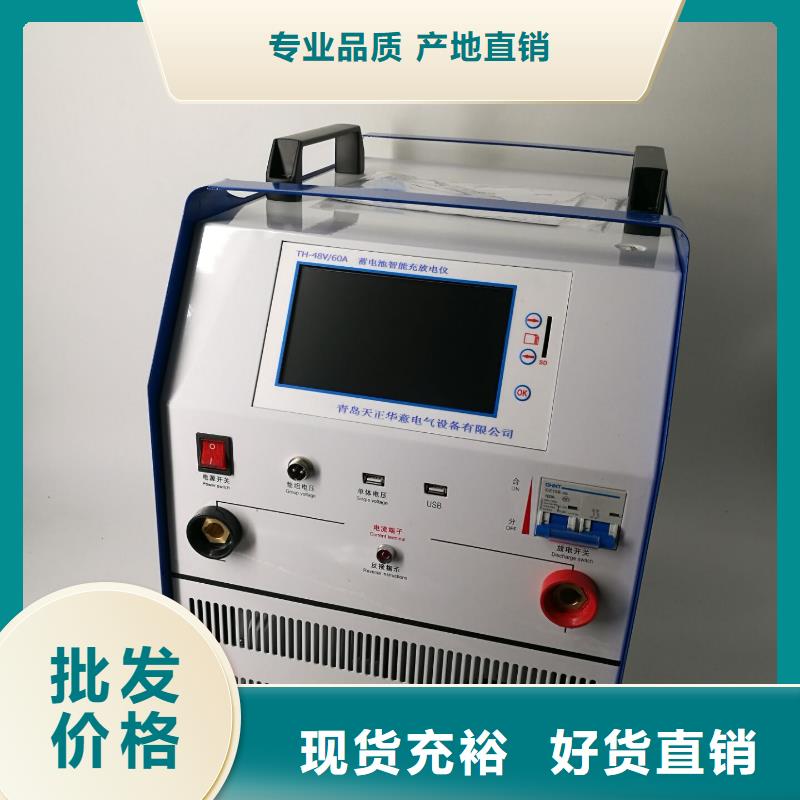

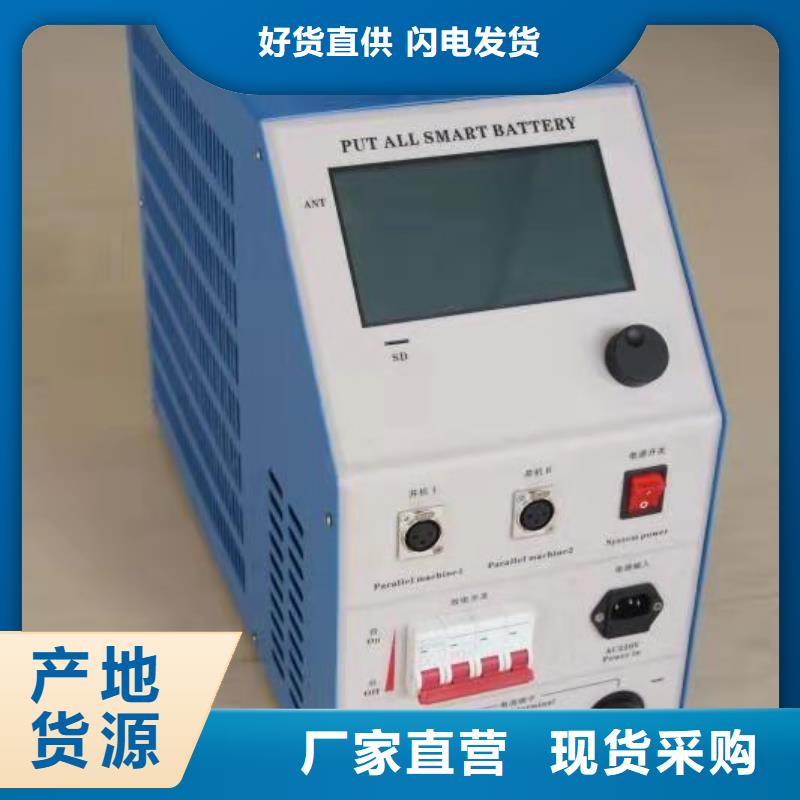

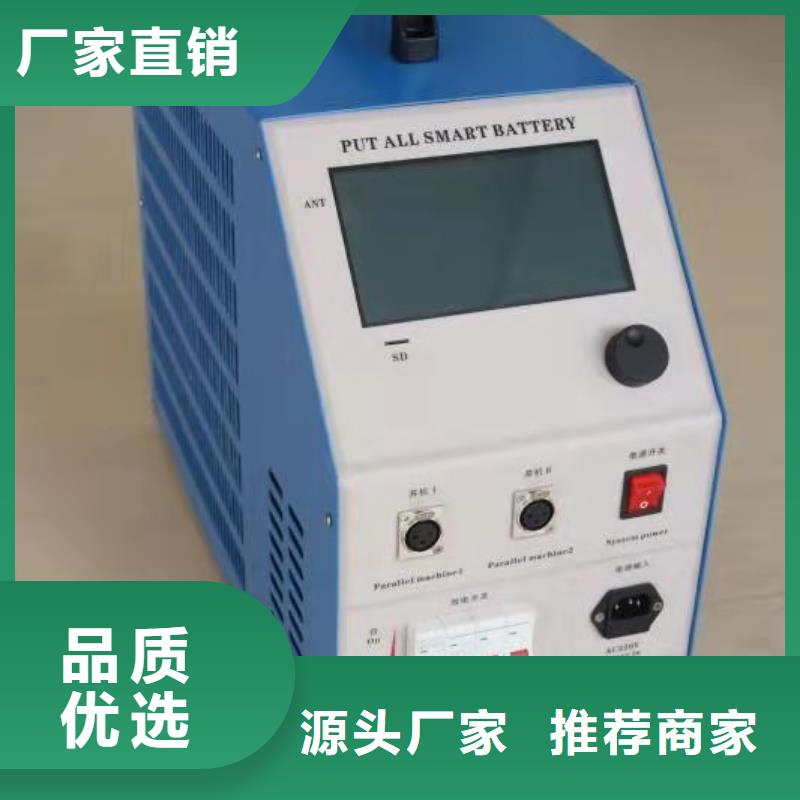

蓄电池充放电测试仪本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。1.2 主要功能特点?产品采用定制镍铬合金电阻器作为负载源。低阻值；能实现更大电流的放电，定制型外观使功率密度更高。高精度；精度能控制在±0.001Ω内，作为负载源使放电过程更稳定。低温度系数；受温度系数影响小，环境适应能力强。耐电流冲击；耐电流能力强，能快速响应大电流冲击，放电过程更可靠。?智能芯片控制。放电过程智能控制，跟随蓄电池电压下降自动调整，保证恒流放电。单节蓄电池电压实时采集，并以曲线方式展示，便于评估分析，同时智能分析电池电压状态，并作出评估。智能计算放电容量与放电小时率之间的转换，实现电池容量状态评估效果。可设定多种门限阀值，智能判断。?放电测试功能。在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好放电电压、放电电流、放电时间、放电容量等阀值等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。

蓄电池充放电测试仪产品特点?7寸彩色触摸液晶显示器，中英文双语言显示，适合国内外客户使用。?主机具备USB接口，可用U盘读取存储纪录，无须携带电脑，单机即可工作；日后用电脑打印报告即可。?本机具有2G超大容量内部数据存储空间，解决了外出试验时忘带U盘的烦恼。?采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更，，不会有一般放电电阻的红热危险现象。?内部控制器采用双CPU协同工作，限度地保证测试的，可靠及准确性。当其中一个CPU故障时，另一个CPU会发出报警，并执行关机程序。?本机内部记忆装置采用FLASH ROM设计，测试过程突然停电或长时间不用，主机内记忆数据也不会丢失。?带中文后台分析软件，可自动将测量数据导成WORD格式，方便基层工程师制作测试报告和对历史数据管理进行有效管理。?外观设计：采用单手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。?具有快速连接功能，操作使用简单。产品拓展?可选在线补偿式放电功能：在线放电时，主机显示电流＝电池组放电电流＝主机内部假负载电流＋实际负载电流，由于在线放电时实际负载电流会随着在线电压的变化而变化，主机内部假负载也会自动进行调整，以保证蓄电池组一直以真正的恒流方式放电。五、设备组成5.1 工作示意图5.2设备主要部件图示铝合金包装箱 主机 接地线电压监测线 放电电缆（红） 放电电缆（黑）5.3设备数量序号 品名 数量 备注1 蓄电池放电测试仪主机U盘放电电缆红、黑各一条4 电压监测线电流传感器（选配件）在线放电选用6 AC220V电源线说明书接地线铝合金包装箱USB-RS232转接线

蓄电池充放电测试仪 放电功能：a. 测试仪设有两种放电方式，恒流放电和恒功率放电，用户可根据自己需要选择放电方式对电池组进行放电试验b. 用户设定好整组电压、放电容量、单体终止电压、满足条件单节数、放电时间等参数，测试仪自动执行放电试验，并显示电池信息，在放电过程中可重新修改参数。c. 当放电时间到达设定时间、放电容量到达设定容量、单体电压到设定电压，模块异常或人为终止操作均可停止放电操作；3、在线监测功能：a. 在线监测功能用来对电池组及单节电池进行实时的监测及极限报警提示；监测信息包括整组电压、单节电池电压及监测时间；用户可通过设定终止监测时间或人为终止操作停止在线监测，也可通过设定整组及单体电压报警极限提醒用户电池状态信息；4、 恒流放电和恒功率放电；5、在线实时监测电池组及单节电池的电压、电流、等参数；6、仪表可以实时查看单体电池柱形图，测试完成可以直接查看单体曲线及与参考曲线对比图。主机内置存储器，可直接在软盘上读取、存储纪录，无须携带电脑，单机即可工作；日后用电脑打印报告即可。7、 测试参数、终止条件设置灵活，方便测试，测试中可随时修改设置参数；测试过程突然停电或长时间不用，主机内记忆数据也不会丢失。8、可保存10组充电、10组放电、10组在线监测数据；用户可进行查询、删除及SD卡导出操作。9、内置GSM短信模块，设备自动将测试状态和测试信息以短信通知用户，真正做到无人值守，降低维护人员的劳动力（选配）。10、人性化的操作界面，
