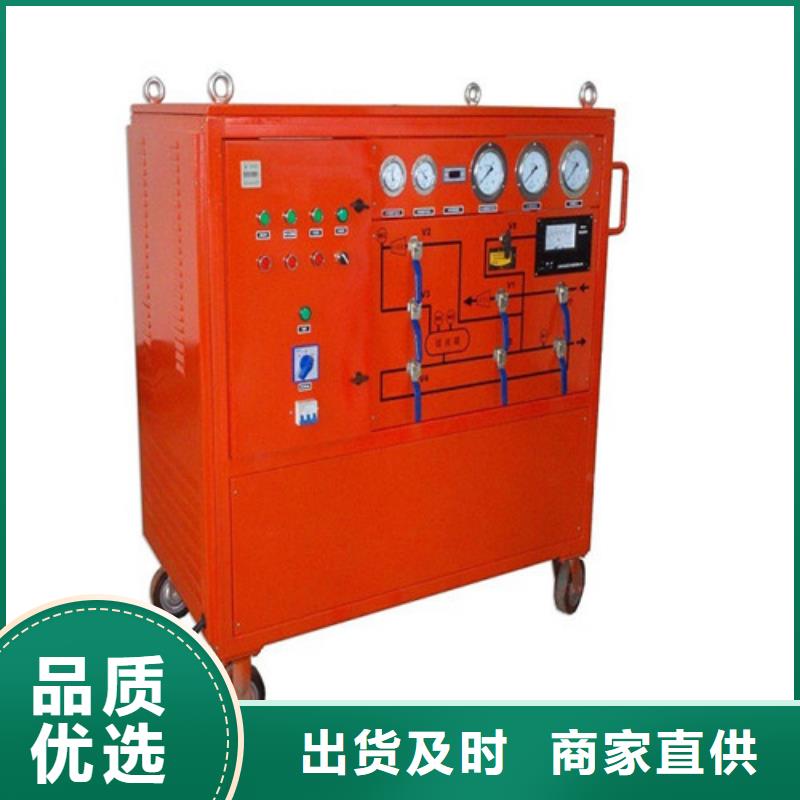

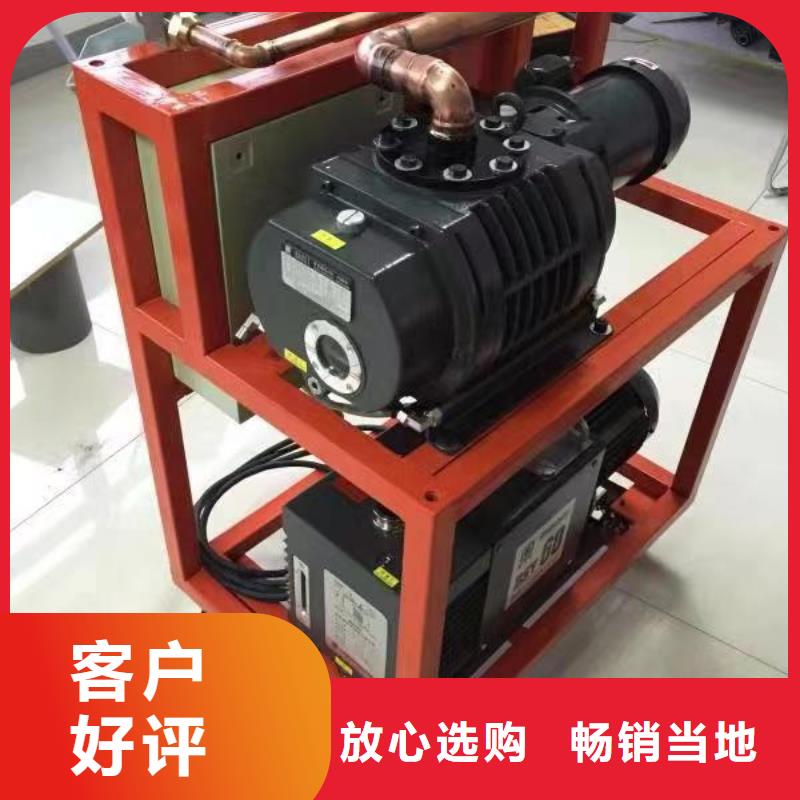

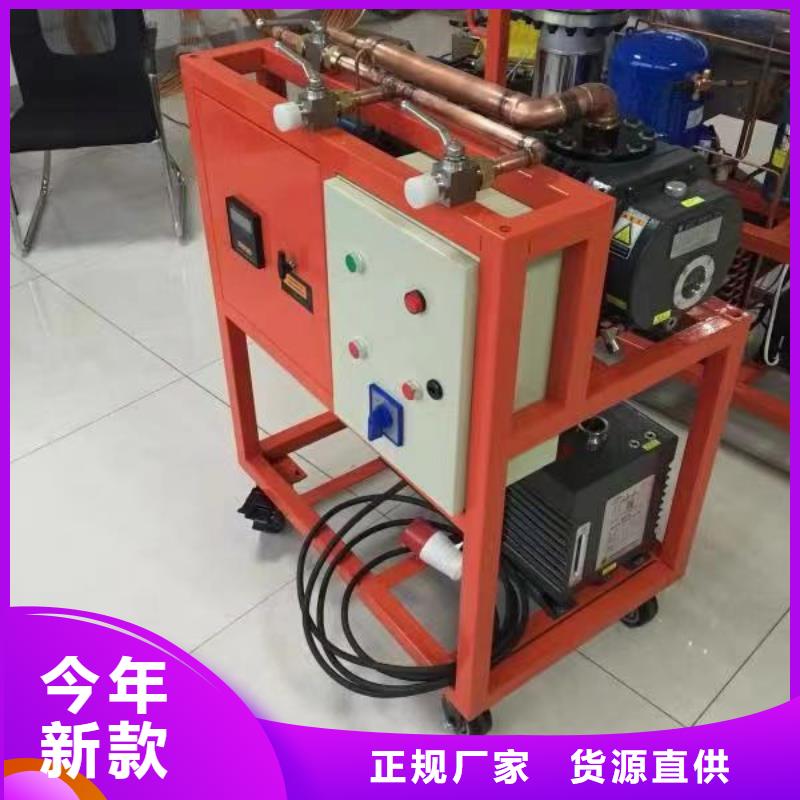

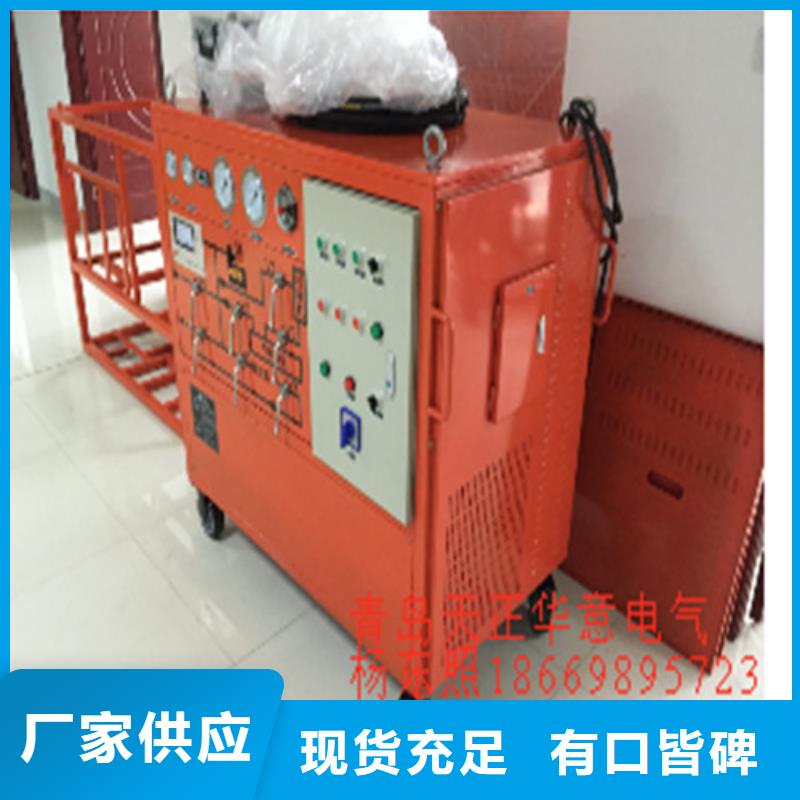

SF6气体抽真空充气装置真空保持状态下请不要启动SF6压缩机。当首次开机使用或装置处于通大气状态时应先对装置本身抽真空，操作方法见下表①当需要回收时，应先对连接管路抽真空（与软管连接的电器设备出口处阀门此时应关闭），操作方法见下表②当需灌瓶时，操作方法同上，见下表③抽真空开机停机①装置本身开真空泵、V1、 V2 、V3、 V5关V1、真空泵、V2、V3、 V5②管路抽真空开真空泵、V1、 V6关V1、真空泵、V6③电器设备充放管路钢瓶开真空泵、V1、 V7关V1、真空泵、V75.2、回收贮存指将电器设备中SF6气体回收至装置贮存容器内贮存，一般从回收初压力回收至本装置回收终压力或认定的回收终压力。管路连接后，首先应确定是否需对装置或管路抽真空，判断和操作方法见本节1，抽真空有关内容。根据回收当时环境温度和回收气体量多少提前半至一小时启动冷冻压缩机，直至回收结束。回收初始，回收初压力(M1)较高时，开V6、半开V2 、SF6压缩机，打开V3。开机后应注意观察SF6压缩机的排气压力表(M2)，M2的压力指示值应小于2.0MPa，压缩机出口端接点压力控制器，若指示值达到限定值2.0MPa，压力控制器能自动切断压缩机的运行，待压力下降并稳定后，重新启动压缩机。所以当排气压力上升过快时，可适当调节压缩机进气口V2阀门开启的大小来控制。回收过程中应通过视镜玻璃注意观察贮存容器内液面情况，液位不可超过视镜2/3处。回收达到回收终压力或预定值时，回收工作结束。关冷冻压缩机，关V6、V2，SF6压缩机、V3。5.3、充放指将贮存于装置贮存容器内的SF6充至电器设备直至达到所需的工作压力。
