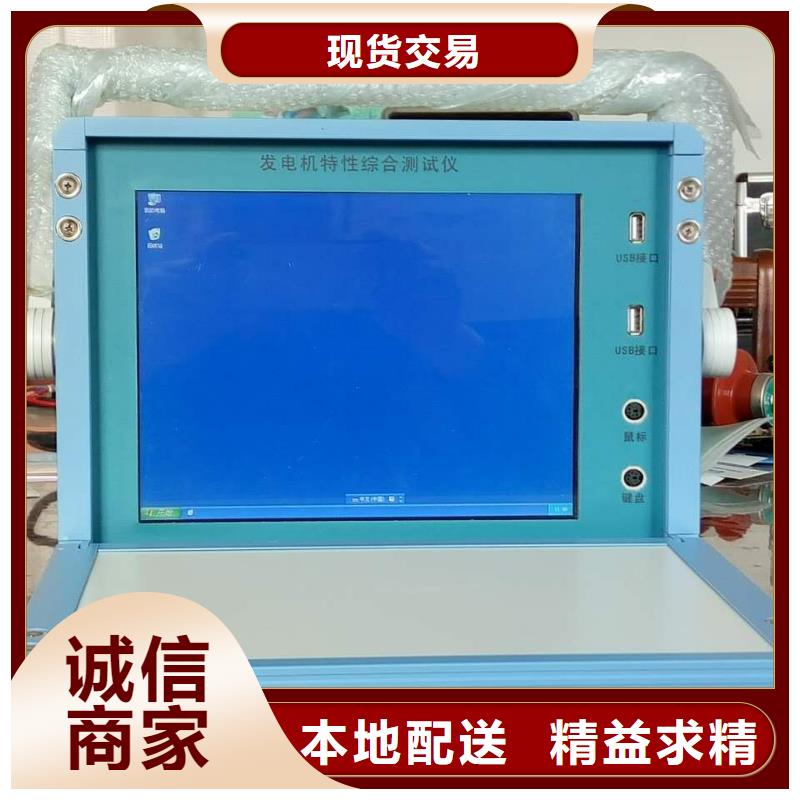

发电机特性参数测试仪

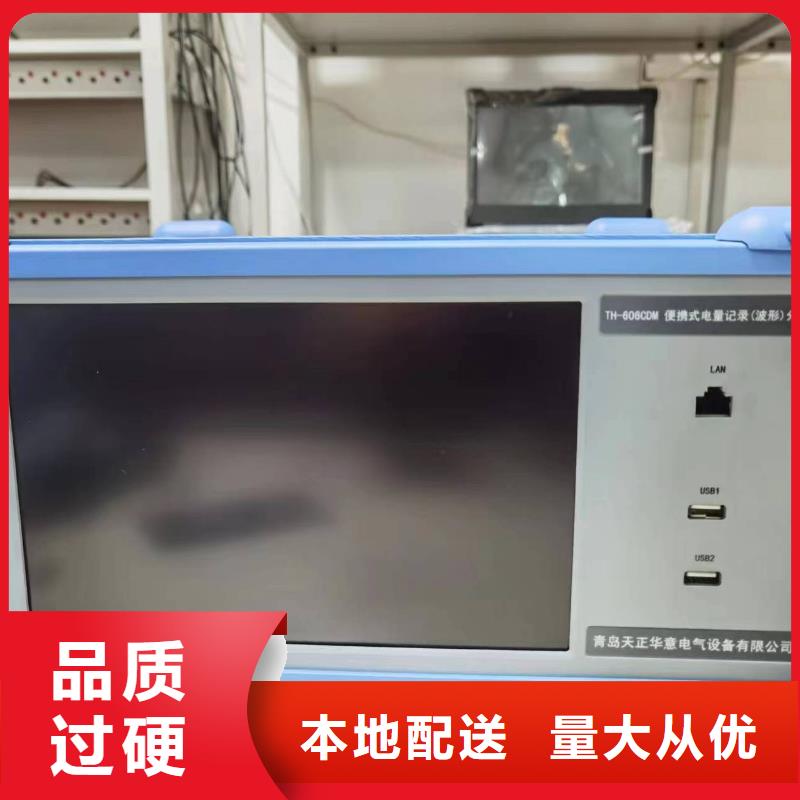

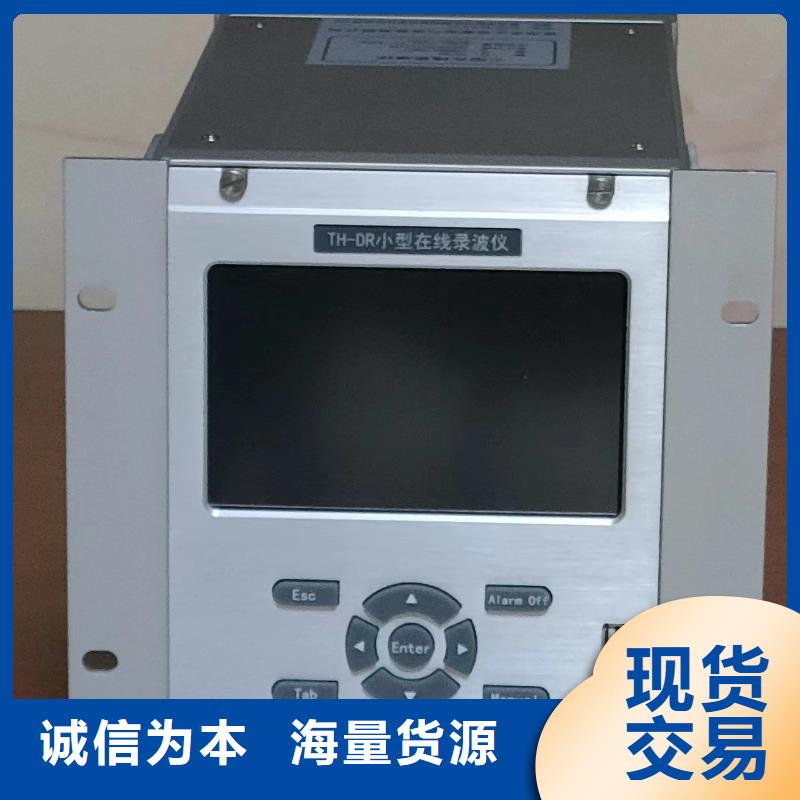

录波仪故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有 段、第二段的长度和第二段记录频率）。Fw1：波形 段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。6.6.模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：1.突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。2.过量启动值假设某模拟量的“过量启动值”一栏，写入了值Vu。如上图，如果模拟量有效值大于Vu，录波仪立即启动故障记录，并把T0作为故障零点。3.欠量启动值假设某模拟量的“欠量启动值”一栏，写入了值Vl。如上图，如果模拟量有效值小于Vl，录波仪立即启动故障记录，并把T0作为故障零点。注意：当录波仪因某通道过量（欠量）而启动故障数据录制后，为避免该通道保持过量（欠量）状态而持续启动故障录制，录波仪锁定该通道的过量（欠量）启动，直到该通道退出过量（欠量）状态。但是，处于锁定状态的通道，仍然可以以突变启动故障数据录制。6.7.开关量启动参数运行中，录波仪监测开关量的状态，开关量的变位可以启动故障记录。设置表格中，每个开关通道对应有“闭合启动”、“断开启动”2栏。如果栏写入“√”，则允许该通道的该种启动方式，否则禁止。七、故障监录7.1.自动启动处于运行状态，录波仪即依据用户定义的故障判据（参见“设置”一章），实时监测故障的发生，这是录波仪不可禁止的功能。7.2.手动启动?当录波仪不在故障记录状态时，用户可以手动启动一次故障记录：?通过“菜单\启动”选项。?通过上位机的“启动录制”按钮。7.3.故障区为了避免在使用较慢速 存储器（如CF卡）时，由于故障记录写入的延时，造成故障记录盲区，录波仪在内存中分配了3个故障记录缓冲区，运行时轮流使用。在状态条上，有这3个区的状态指示，参见“界面和基本操作”一章。7.4.记录管理按“菜单”键，选择弹出菜单的“记录”，打开记录列表对话框，对话框左侧的列表是故障记录列表。在打开的记录列表对话框中，按↙键，打开选定的记录文件，进入分析画面；用户可以手动删除故障记录（F1），这是 删除。

录波仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。 对于模拟信号采集通道CH1,CH2,CH3,CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。 如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。 注意：试验过程中一定要正确的选择信号的量程以免通道过电压 选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1,R1,V2,R2和V1->R1和V2->R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0%，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。 用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面 在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。
