SOE测试仪录波仪开关信号发生器项目 规范值 测试条件开路耐压 0-300V Is＝0.5uA导通压降 小于2.6V If＝100mA电流容量 150mA Vs＝2.4V隔离特性 1500V DO通道间注：测试装置断电时所有接点为开路状态3、输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1DO-16A 开关量输出通道16 26DO-8B 开关量输出通道82DO-15A 开关量输出通道1527 DO-7B 开关量输出通道73 DO-14A 开关量输出通道1428DO-6B 开关量输出通道64DO-13A 开关量输出通道1329DO-5B开关量输出通道55DO-12A 开关量输出通道1230DO-4B 开关量输出通道46DO-11A 开关量输出通道1131DO-3B 开关量输出通道37DO-10A开关量输出通道1032DO-2B 开关量输出通道28DO-9A开关量输出通道9 33 DO-1B 开关量输出通道19NC空 34NC空10DO-8A 开关量输出通道8 35AI＋ 11DO-7A 开关量输出通道7 36GNDA 12DO-6A 开关量输出通道637AO-13DO-5A 开关量输出通道5 38 NC空14 DO-4A 开关量输出通道4 39NC 空15DO-3A开关量输出通道340DC14V 16DO-2A 开关量输出通道2 41DI_B 17DO-1A开关量输出通道1 42 GND_232 18DO-16B开关量输出通道1643DC5V 19DO-15B开关量输出通道1544DC5V20DO-14B 开关量输出通道1445NC 空21 DO-13B 开关量输出通道1346 DI_A 22 DO-12B 开关量输出通道1247RXD_23223DO-11B 开关量输出通道1148 TXD_232 24DO-10B开关量输出通道1049NC空25DO-9B 开关量输出通道9 50NC 空4、开关信号输出等效电气图二、开关信号发生器（SOE测试）使用说明1、测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，

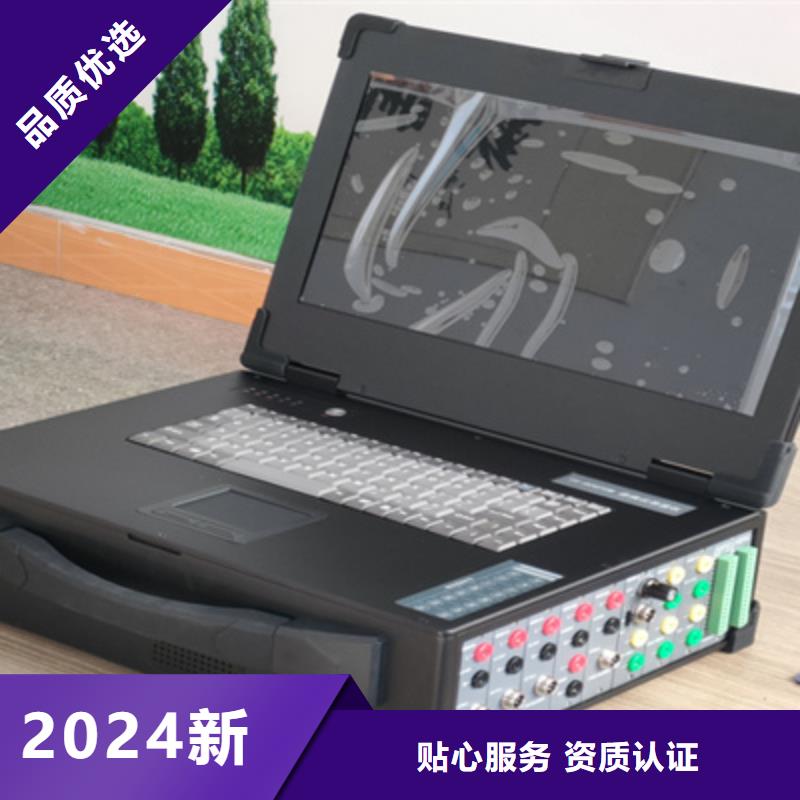

录波仪TH-608CDM便携式故障录波器多功能数据监录仪是以DSP、附近嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、附近处理、附近传输、附近存储、附近分析功能可视化的便携式装置。基于DSP的先进数据处理能力， 实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，为100K/S，可用于暂态电气信号的录制分析。采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、附近可靠地实现数据高级处理、附近传输、附近存储、附近显示功能，使人机界面流畅完美。TH-608CDM便携式故障录波器提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、附近工程师站、附近DCS主机等。远程机通过局域网与连接，实现远程控制、附近数据共享、附近电气试验等功能。主要功能包括：故障录波：按用户预先定义的故障判据，TH-608CDM便携式故障录波器实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、附近排除故障。实时监测： 接入了16路开关量、附近32路模拟量。
