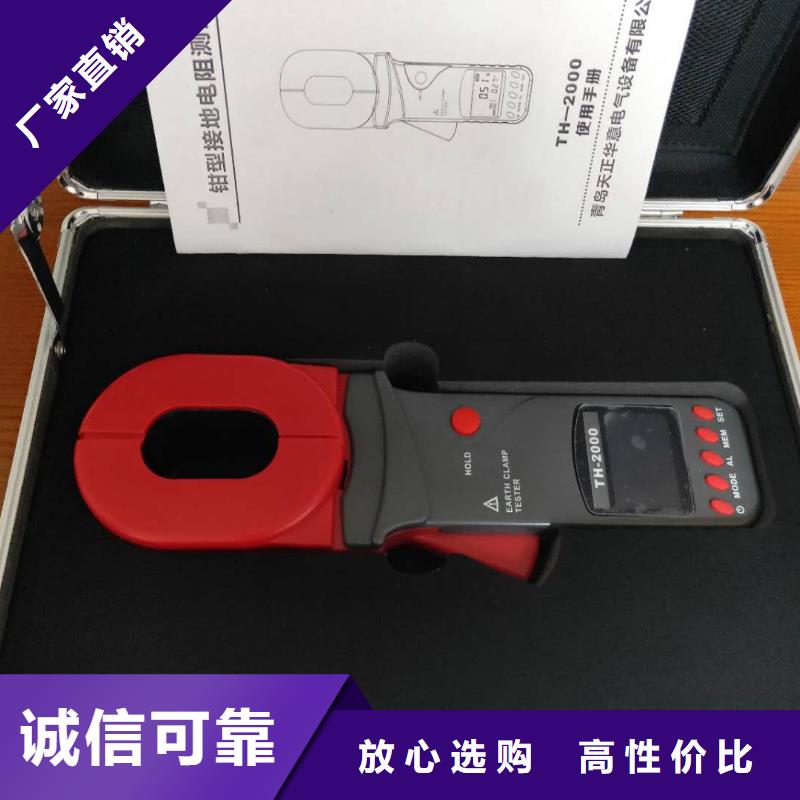

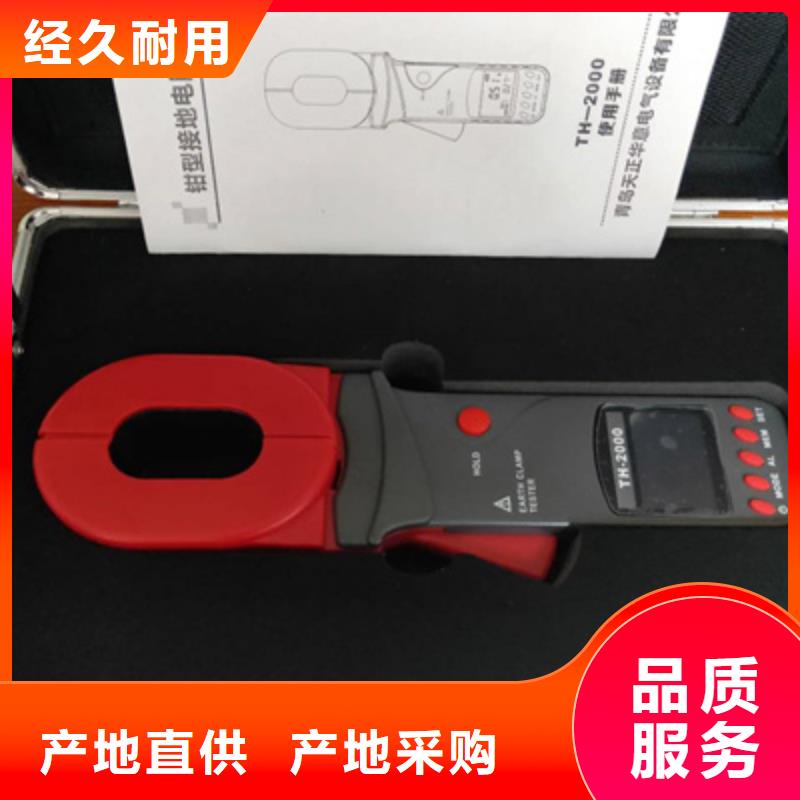

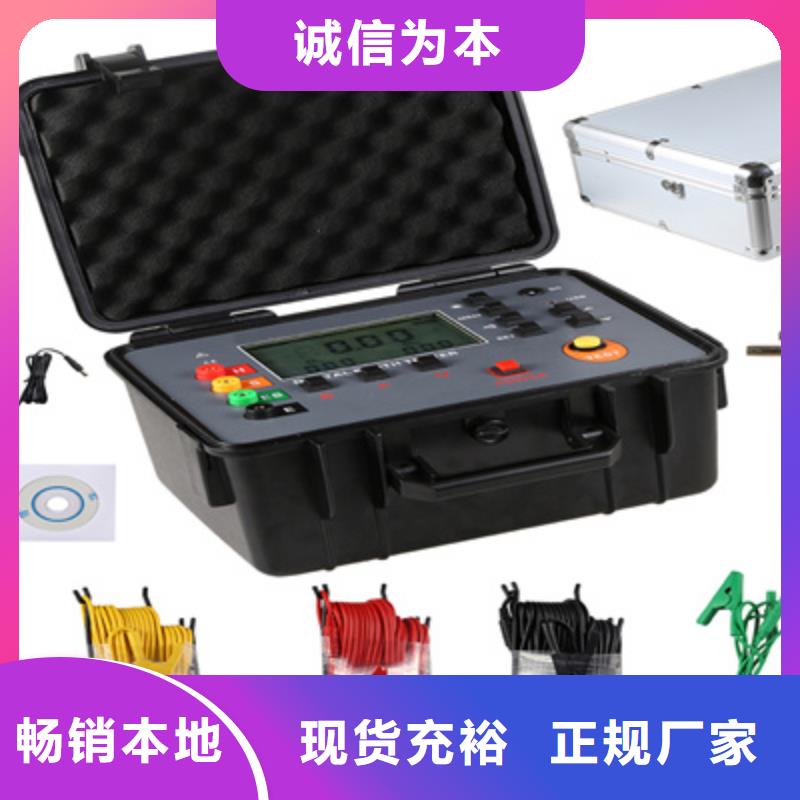

接地电阻测试仪电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。用户认为有必要，可以如图5所示用随机的测试环检验一下。其显示值应该与测试环上的标称值一致（5.1Ω）。测试环上的标称值是在温度为20℃下的值。显示值与标称值相差一个字，是正常的。如：测试环的标称值为5.1Ω时，显示5.0Ω或5.2Ω都是正常的。 图5显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图2。显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电阻超出了电阻报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，才能继续测量。＊在电流测试模式下，按Ω键切换到电阻测试模式。＊4．电流测量开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按A键，钳表进入电流测量模式，显示“AC 0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。钳表显示“OLＡ”，表示被测电流超出了钳表的上量限，见图8。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电流超出了所设定的电流报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。

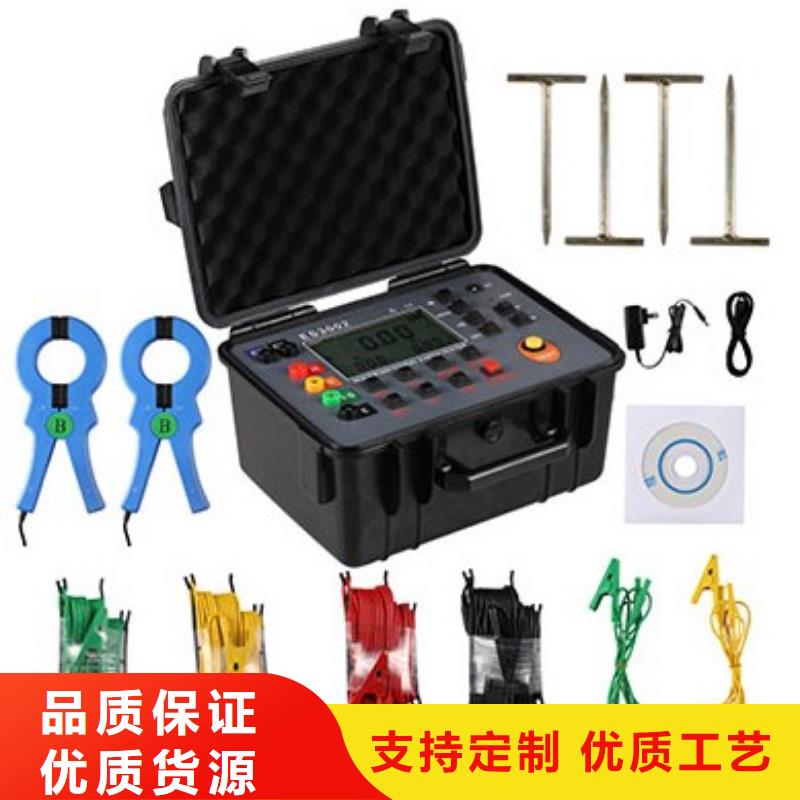

接地电阻测试仪测量接地电阻的注意事项1．用户有时会用XRD和传统的电压电流法进行对比测试，并出现较大的差异，对此，我们敬请用户注意如下问题：⑴．用传统的电压电流法测试时是否解扣了（即是否把被测接地体从接地系统中分离出来了）。如果未解扣，那么所测量的接地电阻值是所有接地体接地电阻的并联值。测量所有接地体接地电阻的并联值大概是没有什么意义的。因为我们测量接地电阻的目的是将它与有关标准所规定的一个允许值进行比较，以判定接地电阻是否合格。例如：在GB50061-97 “66KV及以下架空电力线路设计规范”中所规定的接地电阻允许值是针对所谓“每基杆塔”而规定的。在标准的条文解释中明确指出：“每基杆塔的接地电阻，是指接地体与地线断开电气连接所测得的电阻值。如果接地体未断开与地线的电气连接，则所测得的接地电阻将是多基杆塔并联接地电阻”。 这个规定是相当明确的。前已述及， 用XRD系列钳表测量出的结果是每条支路的接地电阻，在接地线接触良好的情况下，它就是单个接地体的接地电阻。十分明显，在这种情况下，用传统的电压电流法和XRD系列钳表测试，它们的测量结果根本就没有可比性。被测对象既然不是同一的，测量结果的显著差异就是十分正常的了。⑵．用XRD系列钳表所测得的接地电阻值是该接地支路的综合电阻。它包括该支路到公共接地线的接触电阻、引线电阻以及接地体电阻。而用传统的电压电流法在解扣的条件下，所测得的值仅仅是接地体电阻。十分明显，前者的测量值要较后者大。差别的大小就反映了这条支路与公共接地线接触电阻的大小。应该说明，标准中所规定的接地电阻是包括接地引线电阻的。在DL/T621-1997 “交流电气装置的接地”中的名词术语中有如下规定：“接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻”。这种规定同样十分明确。这是因为引线电阻和接地体接地电阻在防雷上来说是等效的。
