三、桥梁检测车的液压系统 （一）液压系统的原理 桥梁检测车全部工作装置的动力源是液压系统，它包含桁架机构的展开与回收，支撑轮的驱动和升降，动平衡重的展开与收回等。为了确保桥梁检测测绘能够可靠的进行，在设计液压系统时，要力求做到简单可靠、操作方便。 液压系统一般采用低压系统，在能保证完成任务的前提下，尽可能的降低成本，主泵采用进口的齿轮泵，工作压力19MPa，zui高压力可达26MPa。检测车基本上是顺序动作，所以对工作装置的速度要求较低，每一步动作要求与其他的动作互锁。 （二）液压系统驱动的设置 1.液压系统驱动:液压系统的设置包括两组动力源，一种是主齿轮泵取动力，是通过汽车变箱驱动进行；另一组是备用动力源。 2.液压系统组成：桥梁检测车的作业装置为全液压传动控制，液压系统的结构主要由两个齿轮泵、两个柱塞液压马达+布特维尼减速机、两个叶片马达、两套手电一体多路组合阀、12个HGS液压缸、管路系统及其他液压附件组成。桥检车

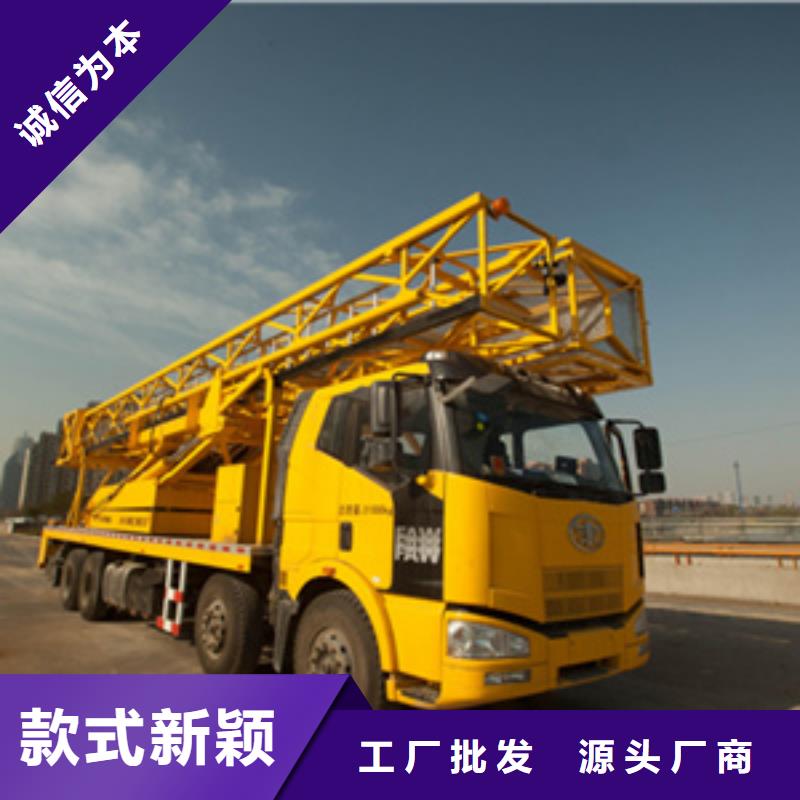

桥梁养护总是离不开桥检车的辅导，他就像是守卫桥梁忠实的守卫，尽职，尽责。那么关于桥检车，你知道多少？寻找桥检车出租厂家前，不妨来了解一下桁架式桥检车的桁架结构在展开和收回时有哪些特点吧？1、垂直架运动。由两个垂直架油缸推动垂直架直到与汽车底盘垂直。此过程中为防止架碰到汽车底盘，可同时操作平行四边形机构。垂直架运动范围为0°-90°。2、假设汽车底盘在非行走状态，正常展开时，发动机的扭矩通过取力器带动液压马达工作，液压马达通过齿轮带动齿圈旋转，从而驱动旋转架绕齿圈几何中心旋转，由于此旋转运动是旋转架与底盘平台间的相对运动，在桁架结构运动分析中可以不考虑。3、塔运动。塔在平行四边形纵臂平面内具有纵向移动自由度，多级油缸确定其在此方向的运动范围，它决定了桥梁检测车在竖直方向的运动范围即平台下降深度，只有在平行四边形运动到极限位置时才能塔油缸。4、平行四边形机构运动。由两个平行四边形油缸驱动，平行四边形横臂和纵臂及垂直架构成平行四边形，此运动相对于垂直架的大运动角度为90度。5、伸缩平台运动。由一个伸缩平台油缸驱动，决定桥梁检测车水平作业范围。6、旋转轨运动。通过液压马达驱动齿轮可作0°-180°范围内的水平旋转。7、基本平台运动。由两个基本平台油缸驱动，油缸一端固定在旋转轨末端，端联结在基本平台底端，旋转轨稳定后才能运动。

　　适用于大中小型桥梁的病害维修和性检查作业的专用检测设备。其主要功能为对路桥下面各结构进行的检查、维修与维护（油漆、喷砂、安装、拆卸），包括对大桥主梁梁底裂纹检测和全桥支座检查养护，也可以安装和维护桥下管道和电缆。垂直架运动范围为0°-90°。3、塔运动。塔在平行四边形纵臂平面内具有纵向移动自由度，多级油缸确定其在此方向的运动范围，它决定了桥梁检测车在竖直方向的运动范围即平台下降深度，只有在平行四边形运动到极限位置时才能塔油缸。2.检测车的检测限制检测车在进行检测时，要保证工作的质量就要参数计算准确，在桥梁下部操作时，要保证桥梁高度大于2m之上，若是检测车臂进行垂直弯曲30°时，工作深度的大极限是26m，并且检车的水平进行工作时的范围是22m，这就要求，桥梁检测的公路要保证一定的宽度，并且可以满足一次性的检测工作。桥检车
