天正华意电气设备(烟台市分公司)占地28000平方米,注册资金500万元,现有职工150余人,技术骨干20人。是【手持直流电阻测试仪】产品专业生产加工的厂家,拥有完整、科学的质量管理体系。




变压器有载开关测试仪图中的波形有断开点,过度总时间T4=46在标准的35~50ms之内。开关动作前后接入的电阻值正常,且两个电阻桥接的过程很清楚。但从R2往线渡桥接时有断开,这时要通过坐标的时间刻度,看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻值没有超过本仪器测量有效值42Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准,如果都超标准说明有问题。七、附近主要技术指标及操作注意事项:为确保操作者和仪器的,生产厂提醒用户注意!1在使用仪器前一定要认真阅读本说明书;2仪器的操作者应具备一般电气设备或仪器的使用常识;3本仪器在环境温度-5℃~40℃,相对湿度≤80%范围内都能正常工作,但户外使用时应避免淋雨、附近阳光直射液晶显示屏;4电源插座上设有保护地线,请将插头插入带地线三眼插孔内。5仪器输出电压24V,现场测试时先接好所有引线,再打开仪器电源;6仪器换线夹时必须关闭电源,仪器可带线圈进行测量,但严禁带电测量;7不能将两组以上的线连在一起作为一路测量,不用的线要开路;8测试结束后,先关闭仪器再拆除所有接线;七、附近附录1、附近接线图下列图形中介绍了三种接线方法。2阻值算法种接线方法测量时得到的过渡电阻值为R1=R2=R第二种接线方法测量时得到的过渡电阻值为R1/3≈R2/3≈R第三种接线方法测量时得到的过渡电阻值为R1/2≈R2/2≈R测试仪打印的数据中T4为过渡时间,T2为桥接时间,T0为三相同期性。七、附近产品成套: 测试夹带10米测试线 4根鳄鱼夹带1米测试线 4根电源线 1根打印纸 2卷 八、附近贮存及运输:本仪器应在原包装条件下, 放室内贮存。其环境温度为 -10~60℃,相对湿度 ≯ 90 % ,室内不应含有足以引起腐蚀气体。仪器周围无剧烈的机械振动和冲击。无强烈的电磁场作用。运输条件参照贮存条件。




变压器有载开关测试仪电力变压器有载开关测试仪,是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制,通过特殊设计的测量电路,可实现对有载分接开关的过渡时间、当地过渡波形、当地过渡电阻、当地三相同期性、当地等参数的测量。用户可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。该仪器具有对所测数据进行分析、当地存贮、当地打印等功能。解决了目前电力变压器有载分接开关测量方法落后,没有专用测试手段的问题。可在电力设备性试验及变压器大修中及时诊断出有载分接开关的潜在故障,对提高电力系统运行的可靠性具有重要意义.HVBYKC型电力变压器有载开关测试仪有以下几种优点:--光线示波器功能仪器分三通道可同时记录A、当地B、当地C三相,仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响,功能远比光线示波器优越。--较强的综合能力在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、当地切换全过程中有无开断点、当地过渡波形、当地过渡时间、当地过渡电阻、当地三相同期性等。配合各功能按键,可分析波形中的各时间段的时间及阻值。--打印输出。仪器配有一台面板式前换纸型高速打印机。--具有良好的抗干扰性能。全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路,可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。二、当地技术参数:1 三路独立测试电源,输出电流0.5A;2仪器设置采样率10~20KHZ;3单次波形存储时间6.4秒。4过渡电阻测量范围:Y/0型变压器1-40?,Y型变压器1-20?。5测量精度:1-5?,Δ≤±10%.5-40?,Δ≤±5% 时间误差:Δ≤±1%。6显示器:240?128T、当地T6963C控制器;7处理部分:高速8位微处理器,数据存储器512K字节,所存贮的波形多达128组;8 高速A/D转换器,采样率可达400KHZ;9 电源 220V ?10% 功率?200W。

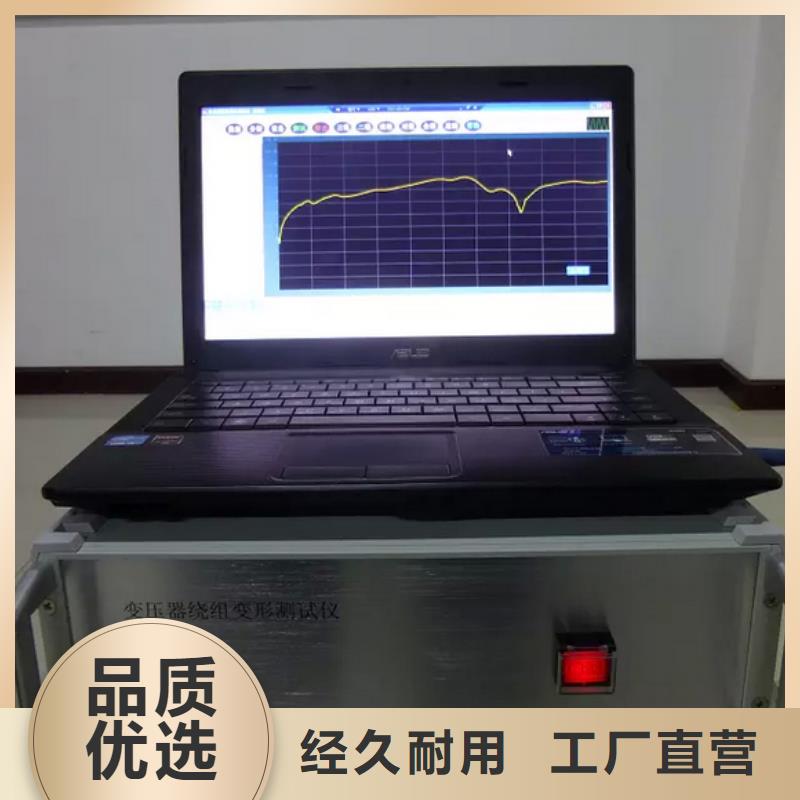

变压器有载开关测试仪提供历史曲线对比分析,可同时加载多条历史曲线观察,能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统,可以自动诊断变压器绕组的状态,同时加载6条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。7.软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、当地具有彩色打印功能,方便用户出测试报告。8.软件人性化特点明显,测量的各种条件多为选择项,变压器详细参数可保存用做诊断参考,并且不用在现场输入,可以以后再添加修改信息,使用起来更加方便。9.软件智能化程度高,在输入、当地输出信号连接好之后,设置好条件参数,就可以完成所有的测量工作,并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。10.每相测量所需时间小于60秒,对一台高、当地中、当地低绕组的电力变压器(容量、当地电压等级不限)进行绕组变形测量,总需时间不超过10分钟。11.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。五、当地仪器使用方法5.1仪器面板?仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭。?上方印有仪器型号和名称。?下方印有仪器生产厂名。(变压器绕组变形测试仪前面板图)?仪器背板上安装有电源插座内藏保险丝。?USB通信端口连接笔记本电脑和无线WIFI天线。?测量信号端口:NBC插座外标颜色与测量电缆外标颜色一致,请对颜色连接。(变压器绕组变形测试仪后面板图)5.2变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接,扫频信号经输出端口(激励输出),通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号,经电缆传输到(响应输入);由信号测量从被试品注入点获取同步参考信号,经电缆传输到输入(参考输入)。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地,大型变压器一般以铁芯接地套管引出线与油箱的连接点,作为公共接地点,变压器外壳点接地。




变压器有载开关测试仪 技术参数:①. 三相恒流源充电,充电电流:3A/1A档; 0.6A/0.2A档②. 端口电压:24V③. 过渡电阻量程:100Ω④. 过渡电阻测量范围:1A档:0.4Ω~20Ω 0.2A档:10Ω~100Ω⑤. 波形记录时间长度:300ms⑥. 采样速率:30k⑦. 时间分辨率:0.1ms ⑧. 电阻分辨率:0.1Ω⑨. 准确度:过渡电阻:±5%读数±0.1Ω 过渡时间:±0.5%读数±0.2mS⑩. 使用温度:-10~40℃ 使用相对湿度: 更换屏幕内容,← 这个可以取消输入的。存储目录:当有外接U盘时,仪器优先外接U盘保存和读取数据,也可以选择内存保存和读取数据;(在测试中间的时候插入U盘要等测试结束才默认U盘)档 位:点击“向上换档” 后面显示“1—2” 点击 可以选择 1—2 2—3…..8—9A9A—9B9B—9C…..34—35点击“向下换档” 后面显示“35—34” 点击 可以选择 35—34 34—33…..9C—9B9B—9A9A—8…..2—1点击:9A 就不停9A档,直接8—9B 或者 10—9B自动切换档位:选择了自动切换档位,变压器上的充电电流不停,不用重新设置变压器的参数,可以实现连速测试,节约测试时间;
