局部放电检测仪_变压器变比电桥检定装置打造好品质的详细视频已经上传，我们的视频将带您领略产品的独特设计、卓越品质以及出色性能，让您对它有更深刻的认识和了解。
以下是:局部放电检测仪_变压器变比电桥检定装置打造好品质的图文介绍

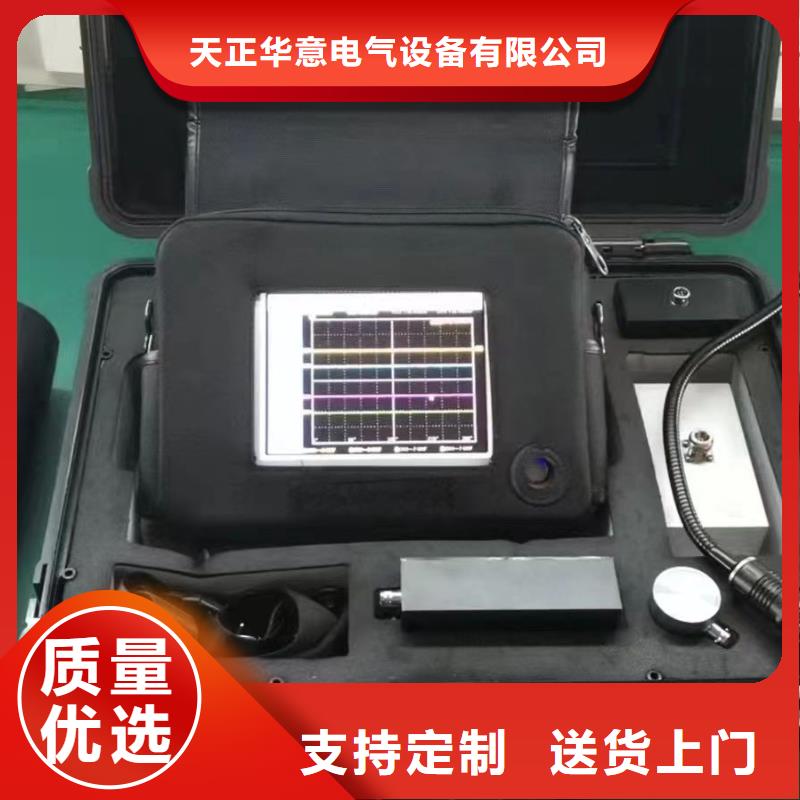

局部放电检测仪数字式局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH--210、TH--2020局部放电检测仪的基础上采用数据采集卡、嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口ARM中。实现从模拟到数字的跨越。二、 特点：1.采用8.0英寸DGUS屏，显示更直观，操作更方便。2.全触摸屏操作，屏幕内存256M，无需旋钮调节。3.可锁定波形，方便观察波形的细节。4.自动测量并显示试验电源时基频率，无需手动切换。5.试验数据可直接储存在主机内，也可U盘导出打印。6.word文档格式出具试验报告。7.显示方式：椭圆、直线、正弦。三、主要技术指标：1.检测试品的电容范围：6PF-250uF2.检测灵敏度《0.02pc(电容50pf)3.椭圆扫描时基：50HZ、及任意频率。（和试验电源直接同步4.椭圆旋转以30°为一档，可作360°旋转。5.放大器：3db低端频率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任选。增益调节范围＞120db。档间增益差20±1db,正负脉冲响应不对称性＜1db。6.时间窗：窗宽0°-180°，窗位置可旋转15°-180°。7.试验电压表:误差＜±2﹪。8.重量：约12KG。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
局部放电检测仪适用范围本设备主要用于部分35kV电压等级以下电力产品如互感器、电力变压器、高压开关柜高压断路器电缆附件所有绝缘器具等高压试品进行工频耐压、局部放电试验及其科学研究试验。使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数（一）、GTHW-10/100工频无晕试验变压器额定容量：10kVA高压额定电压：100 kV低压额定电压：0.22kV高压额定电流：0.1A低压额定电流：45.5A测量绕组电压：100V相数：单相联结组：II0阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：1100kV/1min局部放电量：额定电压下≤5PC80％额定电压下≤3PC允许运行时间：额定电压、额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行冷却方式：油浸自冷
天正华意电气设备(靖江市分公司)设备精良、计量检测手段完善、技术力量雄厚，并根据市场需求不断研制开发新的 手持直流电阻测试仪品种。产品远销全国 20 多个省、市、自治区，深受广大用户青睐。我厂始终坚持，以质量求生存、以创新求发展，以敬业正直、追求品质的精神进行生产销售。
局部放电检测仪数字式局部放电测试系统快速使用指南开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入WINDOWS XP系统。启动仪器：在WINDOWS XP 系统桌面上，使用鼠标双击“JFD-2010”图标，启动进入局放系统。系统校正步骤注意：进行校正操作时要确定整个试验区尤其是试验电路处于断电的状态。重要！！以第2个通道进行50PC的校正量的校正。步骤1、在软件界面右侧功能区内，选择“通道步骤2、在通道校正的数值框内填上，步骤点击“校正”，进入校正状态。步骤4、使用校正脉冲发生器给系统的第2通道试品注入的校正量，正常情况下在第2通道的示波窗口显示一排脉冲，图九：校正脉冲注入后图形步骤5、调整“粗调”，“细调”使脉冲足够大而不过载。“粗调”常规在3档。步骤6、调整使脉冲与干扰的差距显著，即信号与噪声的比较（信噪比）越大越好。“FH”常规是200KHz，常规是20KHz。步骤7、点击“完成”，系统对第2通道的校正完成，注意，要移开校正脉冲发生器并关闭发生器电源，进入测量等待状态。滤波频带和增益设置的说明：滤波频带是由组成的一个带通滤波器，“FL”为高通滤波器，如选择10KHz，则信号中大于10KHz的频率信号可以通过，小于10KHz的频率信号将会有很大的衰减；为低通滤波器，如选择300KHz，则信号中小于300KHz的频率信号可以通过，大于300KHz的频率信号将会有很大的衰减；这样由“FL”、“FH”组成的带通滤波器可以滤除掉部分频率的干扰信号。频带选择的原则是：根据现场干扰情况，灵活选择“FL”、“FH”各种组合，带宽选择尽可能大，因为这样，信号放大电路可以获得比较高的灵敏度，能够有效改善信噪比。增益的设置：因为试品的不同，整个试验回路的灵敏度会有所不同，这样在校正时就要调整放大器的增益，可根据情况分别调整放大器增益粗调和放大器细调，使校正脉冲显示能够清晰区别噪声信号，一般可将校正脉冲信号高度调整到纵坐标1.5的高度为宜。注意：滤波频带和增益的设置都应该在校正时完成，校正完成后，就不应该进行调整，原则上在什么档位上校正的，就在那一档位上测量局放，选择的校正量应该尽量接近试品的放电量。
