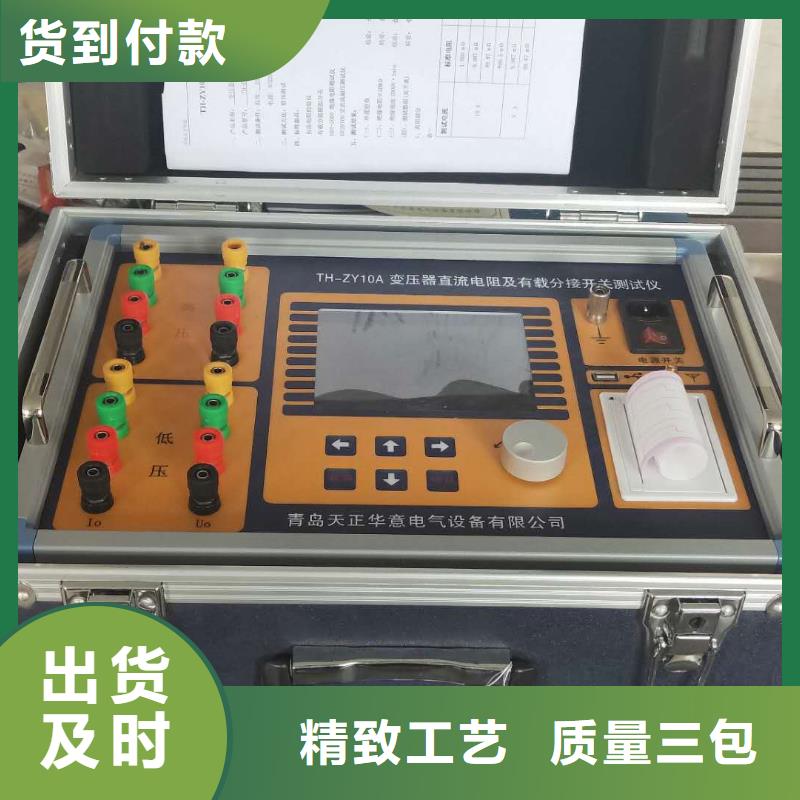

变压器有载开关测试仪变压器有载分接开关测试仪 变压器有载分接开关测试仪可以检查有载分接开关的动作顺序、同城切换时间，具备测量有载开关的过渡波形、同城过渡时间、同城接触电阻及三相同期性等功能。 具体要求如下： a.三相恒流源充电，充电电流：3A/1A档； 0.6A/0.2A 档 b.端口 电压：24V c.过渡电阻 量程：100Ω d.过渡电阻测量范围：1A 档：0.4Ω~20Ω 0.2A 档：10Ω~100Ω e.波形记录时间长度：300ms f.采样速率：30k g.时间分辨率：0.1ms h.电阻分辨率：0.1Ω i.准确度：过渡电阻：±5％读数±0.1Q 过渡时间：±0.5％读数±0.2ms

变压器有载开关测试仪 有载分接开关测试仪校验装置可用于有载分接开关测试仪的校验工作,项目涉及:过渡电阻、过渡时间、三相同期性。校验装置实现了实物过渡电阻和过渡时间的"同步产生",具有创新性。经法定计量检定机构校准,本装置性能参数达到设计要求,国内领先。二．技术参数：本装置具有三路独立通道。电阻值： 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω共11种电阻值，每种电阻值的功率为50W 精度：±0.5％＋0.002字时间值：±0.1％＋0.1字(可扩展到300ms）三．面板图四．接线说明：1.在测试仪为四极法（八个接线端）测试的时候，可以直接和测试台上面测试端口连接。2.在测试仪为二极法（四个接线端）测试的时候，把测试台上面的IA UA连接在一起和测试 仪的A接在一起，IBUB连接在一起和测试仪的B接在一起，IC UC连接在一起和测试仪的C接在一起.五．操作说明：动作电阻：单电阻：输出过程只有一个电阻，（模拟现场真空有载开关的变化）双电阻：输出过程有二个电阻，（模拟现场M型 v型 △有载开关的变化）电阻 R1 ( 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω)电阻 R2 ( 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω)按这个可以根据自己的需要选择上面的电阻值。动作时间：T1 T2 T3 按 可以调整动作时间。断点时间：T1’ T2’ T3’ 按 可以调整动作时间, 这个断点时间不能大于对应的动作时间。 （这个是为了模拟现场故障而设置）断点位置：P1 P2 P3 按 可以调整动作时间,这个位置是从左到右的方向定时间，这个断点位置的时间加上断点时间不能大于动作时间。自动输出：设置好上面的参数就可以点击了。台子自动输出上面的参数供仪器参数。校准R1 : 是为了检测仪器的精度而设置，（利用四极法测试仪器内部电阻的精度）。校准R2 : 是为了检测仪器的精度而设置，（利用四极法测试仪器内部电阻的精度）。
