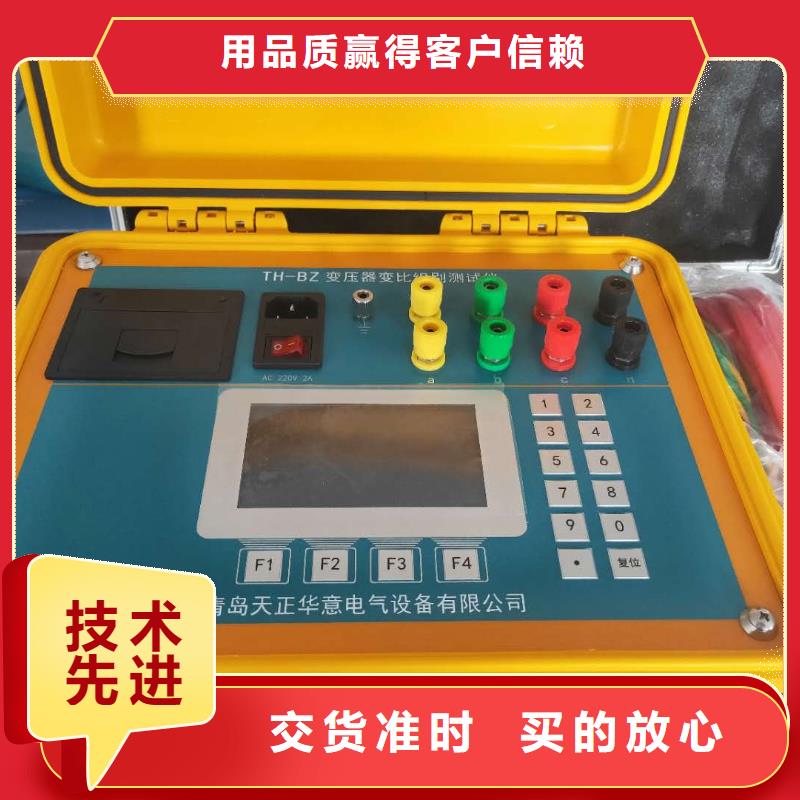

变压器变比组别直流电阻测试仪

变压器有载开关测试仪 有载分接开关测试仪校验装置可用于有载分接开关测试仪的校验工作,项目涉及:过渡电阻、附近过渡时间、附近三相同期性。校验装置实现了实物过渡电阻和过渡时间的"同步产生",具有创新性。经法定计量检定机构校准,本装置性能参数达到设计要求,国内领先。二．技术参数：本装置具有三路独立通道。电阻值： 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω共11种电阻值，每种电阻值的功率为50W 精度：±0.5％＋0.002字时间值：±0.1％＋0.1字(可扩展到300ms）三．面板图四．接线说明：1.在测试仪为四极法（八个接线端）测试的时候，可以直接和测试台上面测试端口连接。2.在测试仪为二极法（四个接线端）测试的时候，把测试台上面的IA UA连接在一起和测试 仪的A接在一起，IBUB连接在一起和测试仪的B接在一起，IC UC连接在一起和测试仪的C接在一起.五．操作说明：动作电阻：单电阻：输出过程只有一个电阻，

变压器有载开关测试仪放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、当地操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、当地绿、当地红测试钳分别接到调压开关X1（A1）、当地Y1（B1）、当地Z1（C1）上，并用短路线分别接到对应的X2（A2）、当地Y2（B2）、当地Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、当地低压侧）分别三相短路接地。将测试钳黄、当地绿、当地红、当地黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、当地B、当地C三相和中性点上，然后将测试线另一端黄、当地绿、当地红、当地黑线分别接在仪器的A、当地B、当地C、当地N端子上。（见图3A）图3 （3）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、当地B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、当地B相测完以后，可以再把A相当作中性点，测量B、当地C相，或者把B相当作中性点，测量A、当地C相。其接线方法和数据分析均相同。
