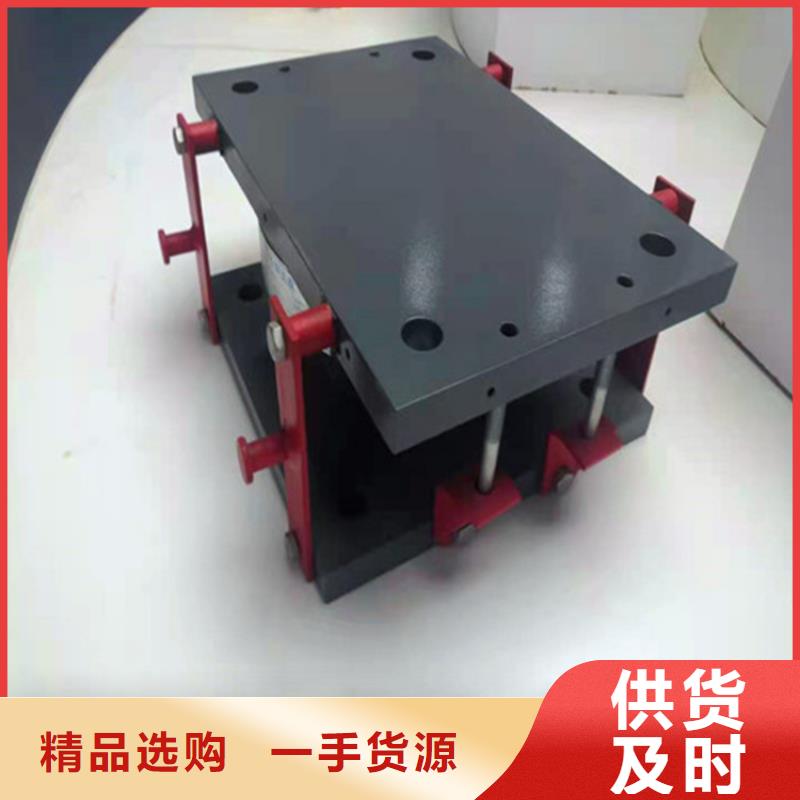

JQGZ-II型系列减振球形支座的优点： 1、支座采用球面接触，接触面积大，压强低，传力均匀，体积小，用钢量小。 2、可万向承载，即可承受压力，拔力和任意方向的剪力。 3、可万向转动，以释放任意方向的弯距。 4、球形支座采用减振弹簧，可满足高烈度区工程结构的减振需要。 5、支座的受力部件均采用钢件，在200年内没有老化问题。 6、支座中采用PTEE制品，其磨擦系数很小，不老化，耐低温可达-150℃，保证了支座转动的万向灵活性及在北方寒冷地区的应用。 7、球形支座反力集中、明确、不随转角而发生变化。 8、支座的作用使下部结构（柱、墩）受力均匀。 9、支座的动、静刚度大，保证了车辆运行的平顺性。 10、支座高度低，对桥梁的结构设计有利。

瑞诚FPQZ系列摩擦摆球型支座分为固定型、单向型、双向型、柱面型，摩擦摆球形支座一般由上支座板、不锈钢板、上耐磨板、球冠、下耐磨板、橡胶密封环、下支座板、限位装置及锚固组件等组成。 FPQZ-GD型，通常设置于固定墩，其在正常工况下为固定支座，地震时限位环剪断，球形支座双向减隔震。 FPQZ-DX型，该支座可用作纵向活动型或横向活动型，当用于纵向活动型时，其在横桥向设有限位板，纵桥向可自由位移，地震时横桥向限位板剪断，支座双向减隔震。 FPQZ-SX型，其在正常工况下可以任意方向活动，地震时双向减隔震； FPQZ-ZM型，通常用于跨度较大的连续梁的活动墩，其在纵向活动为柱面，因此热胀冷缩支座高度不变化，地震时横向减隔震。 衡水瑞诚JZQZ摩擦摆球型球形支座的主要技术性能： 1、可承受竖向载荷； 2、具有抗竖向拉力的性能，保证竖向地震时上下结构不脱节； 3、具有抗水平力的性能，保证水平地震时不落梁； 4、可适应径向、环向的位移要求； 5、可适应任意方向的转角要求； 6、支座具用良好的减震性能； 7、支座整体性能好； 8、支座通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀。

QZ系列球形支座分为固定型(GD型)、单向型(DX型)、双向型(SX型)三种类型，按耐气候性能分为普通型(适用于-25～+60℃)和耐寒性(适用于-40～+60℃)。QZ球形支座所能承受的竖向反力从1000kN到20000kN；支座可能容许的转角为0.02～0.06rad；支座容许的位移量为：顺桥向50～150mm、横桥向20mm；支座的摩擦系数f≤0.03；支座可承受的水平荷载为支座可承受竖向反力的10%。对于球形支座在安装时,安装高度应符合设计要求，要保证橡胶支座平面的水平及平整。球形支座支承面四角高差不得大于2mm。 4 、桥梁养护单位每年都要对桥梁支座进行定期严格检查，球形橡胶支座附近的杂物及灰尘，并用棉丝仔细擦除不锈钢表面的灰尘,以确保可以使用。
