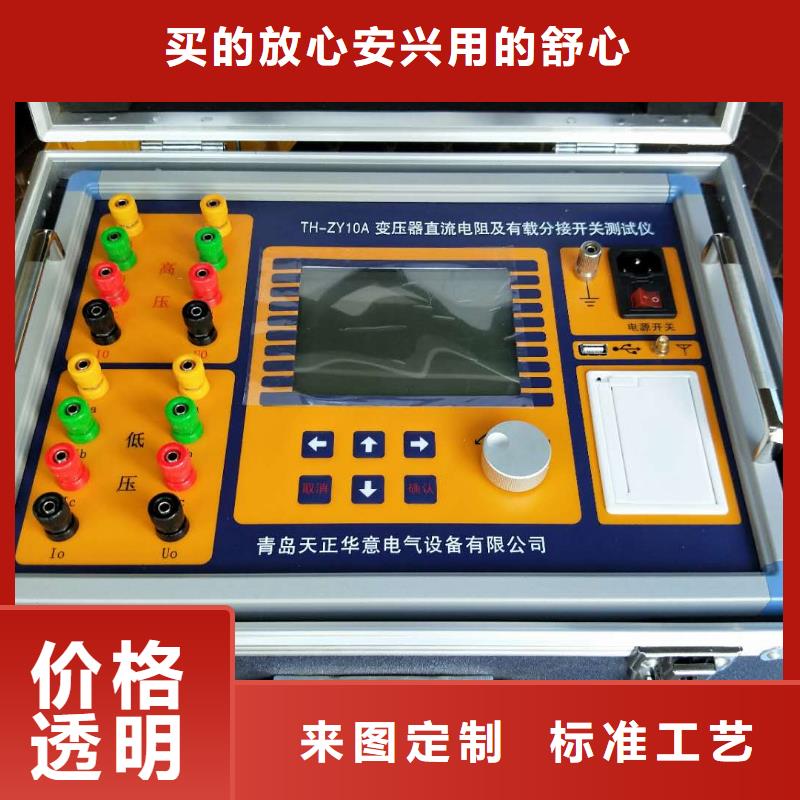

变压器有载开关测试仪示波形纵坐标刻度表示电阻值，我们可以看出该开关动作前测试线等引起的零点电阻为0.8欧姆左右，而开关动作A相接入R1的电阻值为2.5欧，接入R2的电阻约为2.5欧左右。波形的横坐标为时间刻度，我们从图上清楚地判读出开关触头变换的时间，如A相t1≈16.8ms t2≈7.2ms t3≈20ms 其整个切换时间在44ms左右。波形的三项同期性由T0的参数所决定.ＢＣ项以Ａ项为参照,值有正负之分见等号处,等号为正、本地负号为负.注意：吊芯后测量的波形将非常平滑，勿须再作平滑处理。对于不吊芯测试（一般现厂均采用这种方式）。我们比较发现，该波形与吊芯后测量的波形（即传统方法测量）相比，在触头变换过程中可看到明显的毛刺，这主要是开关变换过程中触头弹跳时、本地变压器线圈中电流引起反电势造成的，这进一步真实地反映出开关在变压器实际运行过程中的状态。这对触头的好坏提供了一个定性的判断，特别是出现明显的断开情况，即波形中某一段阻值大于40欧以上并保持一段时间（如2ms以上），则应视为开关有问题。为了便于观察开关带变压器线圈后的触头变换波形。我们可从“处理”菜单进入“滤波参数”一栏，加大滤波比例后，再进入“参数查阅”屏幕将显示平滑后的波形。（三）、本地根据标准分析测试波形，判断开关有何故障1 号：图中的波形无断开点，过度总时间T4＝46在标准的35～50ms之内。开关动作前测试线等引起的电阻T0＝01Ω左右，开关动作接入的电阻值R1＝5Ω，R2＝ 5Ω左右，且两个电阻桥接的过程很清楚。说明开关正常。2号：图中的波形有明显断开点，过度总时间在标准之内。但开关动作接入的电阻值R1＝45Ω以经断开，本仪器测量有效值为42Ω超过就视为断开，而且断开时间达20ms，严重超过标准中偶而断开时间2ms以内的规定。开关以经损坏要检修，如不检修带电操作将造成严重后果。3号：图中的波形有明显断开点，过度总时间在标准之内。开关动作接入的电阻值正常，但两个电阻桥接的过程有5ms的断开时间。可以肯定开关有开路性故障，一定要检修后才能投入使用。

变压器有载开关测试仪图中的波形有断开点，过度总时间T4＝46在标准的35～50ms之内。开关动作前后接入的电阻值正常，且两个电阻桥接的过程很清楚。但从R2往线渡桥接时有断开，这时要通过坐标的时间刻度，看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻值没有超过本仪器测量有效值42Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准，如果都超标准说明有问题。七、附近主要技术指标及操作注意事项：为确保操作者和仪器的，生产厂提醒用户注意！1在使用仪器前一定要认真阅读本说明书；2仪器的操作者应具备一般电气设备或仪器的使用常识；3本仪器在环境温度-5℃～40℃，相对湿度≤80％范围内都能正常工作，但户外使用时应避免淋雨、附近阳光直射液晶显示屏；4电源插座上设有保护地线，请将插头插入带地线三眼插孔内。5仪器输出电压24V，现场测试时先接好所有引线，再打开仪器电源；6仪器换线夹时必须关闭电源，仪器可带线圈进行测量，但严禁带电测量；7不能将两组以上的线连在一起作为一路测量，不用的线要开路；8测试结束后，先关闭仪器再拆除所有接线；七、附近附录1、附近接线图下列图形中介绍了三种接线方法。2阻值算法种接线方法测量时得到的过渡电阻值为R1＝R2＝R第二种接线方法测量时得到的过渡电阻值为R1/3≈R2/3≈R第三种接线方法测量时得到的过渡电阻值为R1/2≈R2/2≈R测试仪打印的数据中T4为过渡时间,T2为桥接时间,T0为三相同期性。七、附近产品成套： 测试夹带10米测试线 4根鳄鱼夹带1米测试线 4根电源线 1根打印纸 2卷 八、附近贮存及运输：本仪器应在原包装条件下, 放室内贮存。其环境温度为 -10～60℃,相对湿度 ≯ 90 ％ ,室内不应含有足以引起腐蚀气体。仪器周围无剧烈的机械振动和冲击。无强烈的电磁场作用。运输条件参照贮存条件。
