凝结水回收装置全程综合水处理器用心制作

在工业生产中，蒸汽作为一种用途极为广泛的能源与几乎所有的企业有着不可分割的联系。大量的工业用水和以煤炭为主的能源被使用来产生蒸汽，蒸汽的热力又被用来实现工业生产工艺过程，而蒸汽释放出部分热能后就会生成凝结水。

蒸汽间接加热系统中，随着蒸汽在加热设备内释放出汽化潜热，大量的高温凝结水随之产生，其温度一般在100℃以上，热焓占原蒸汽热焓的25％左右,具有很高的利用价值，水质近于蒸馏水，几乎没有溶解氧和二氧化碳等气体，是良好的锅炉补给水。所以，充分回收并利用这些凝结水既可以节约锅炉燃料和软化水，又可以大大降低锅炉的运行成本，提高锅炉使用寿命，改善环境条件。

在一种闭式凝结水回收装置，包括一个集水容器，集水容器的上部设置有螺旋盘管，中部设置有汽水分离冷凝器，底部设置有储水装置，储水装置通过管阀与电机泵连通，储水装置的底部设置有排污口，储水装置中设置有液位传感器，液位传感器与电机泵相连接，用于提供启动号和停止号。该实用新型的闭式凝结水回收装置，具有以下突出的有益效果：全封闭式运行，杜绝了氧气、二氧化碳等溶解性气体对凝结水的污染；解决了水泵在运行时产生汽蚀的问题；避免了开式凝结水箱形成二次闪蒸汽引起的容易超压、无法运行的问题。

目前所使用的蒸汽凝结水回收装置功能单一、结构复杂，能源再利用效率低，蒸汽散出的热量无法集中再次利用，造成热量资源大量浪费，同时不便于将蒸汽和凝结水快速分开，不便于蒸汽再次利用。

产品概述

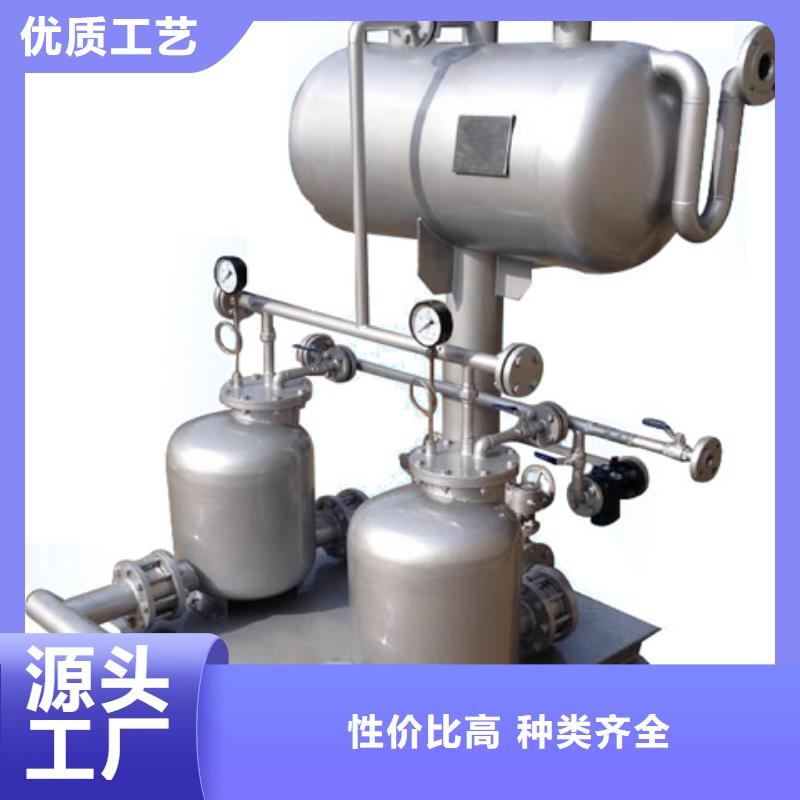

冷凝水回收设备是我公司经过多年的实践经验研制的一种新型的冷凝水回收装置。该系统是根据流体动力学、气液两相流、传质传热学的基本原理设计而成，是机电一体化的高新技术产品。它具有低噪音、操作方便、运行可靠、自动化程度高的特点。广泛应用于石油、化工、电力、冶金、造纸、制药、橡胶、食品、饮料、轻工、供热及其他行业中生产使用蒸汽场合、以及宾馆、饭店、医院及其他民用建筑的蒸汽冷凝水回收。

产品工作原理

  本设备是根据汽水两相流动的特点，使冷凝水进入回收装置中。而后通过自动除污装置、稳压系统的连续调节使得汽水处于相对稳定的状态，为回收高温凝结水创造必要条件。通过稳压系统、气蚀装置对泵进口高温水的流态加以调整，使泵进口的高温凝结水始终处于单相过冷状态，从而泵产生气蚀的诱因。其具有完备的启动、停机、液位控制、自动手动切换及报警功能。根据生产实际的要求，利用液位自动控制系统对凝结水回收设备的高温冷凝水进行合理的调配，使得生产工艺设备以及凝结水系统平稳的运行。

产品优点

1、对乏汽和凝结水进行闭式回收后，降低了企业的生产成本，提高市场的竞争力和企业净利润。

2、对乏汽和凝结水进行回收后，彻底因排放凝结水和闪蒸二次汽造成的热污染，无白色的蒸汽漂浮在大气中，避免了热污染，达到清洁生产。

3、凝结水不会被空气中的氧气再污染，可以直接利用节约除氧用水。

4、凝结水泵在输送高温凝结水的状态下不发生气蚀，能将凝结水送入指定地点。

5、系统平衡稳定，凝结水回收装置全自动化连续运行。

在蒸汽系统中, 有效的冷凝水管理可实现 的能源回收，同时也是保证工厂效率、提高产品质量的重要前提。Se系列产品为解决此问题提供了有效的方案。

1、流体由进口止回阀进入机械泵内，使浮球升起；

2、机械泵内残余的未冷凝气体由开启的废气口排出，如左上图，当泵体内充满流体后，阀门翻转机构动作，打开动力气进口阀，同时关闭废气排出阀，如右上图，该快速翻转机构动作确保泵体从进水冲程向排水冲程的迅速转换。

3、当机械泵内压力超过背压时，流体推开出口止回阀，进入回收系统中；

4、机械泵内流体液位下降，浮球重新触发阀门翻转机构，关闭动力气进口，同时打开废气排放口；

5、泵体内压力下降，流体重新通过进口止回阀进入泵体，循环开始。
